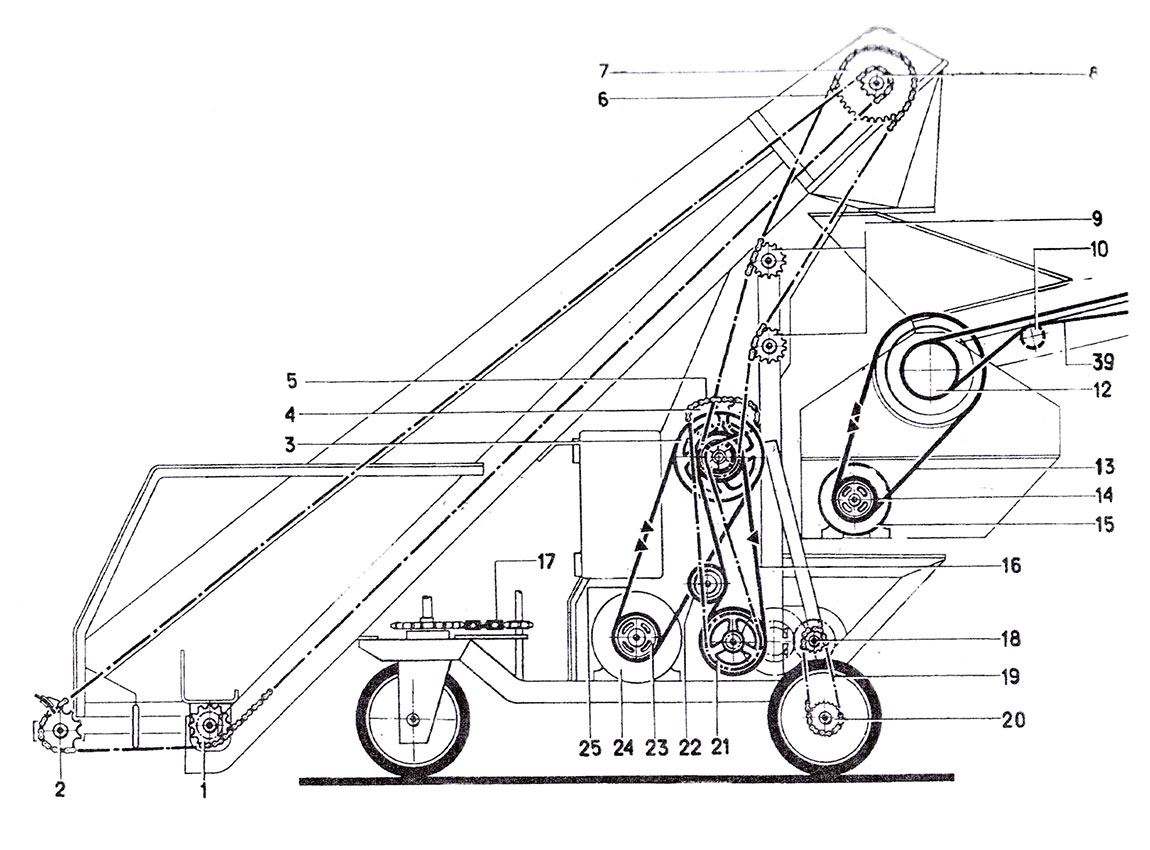

ЗМ-60, ЗПС-100Схема передач 1



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Звездочка z=12, t=38 ЗС 1038 1
2 Звездочка z=10, t=38 ЗП 02.103 3
3 Шкив ǿ 315 ЗП 04.103 1
4 Звездочка натяжная z=16, t=19,05 ЗП16.000 2
5 Цепь ПР-19,05-3180, L=2419,35 ГОСТ 13568-75 1
6 Цепь ПРА-25, 4-6000, L=3683 ГОСТ 13568-75 1
7 Звездочка z=36, t=25,4 ЗП 02.140 1
8 Звездочка z=10, t=38 Н 023.211-02 1
9 Звездочка натяжная z=14, t=25,4 ЗП 27.000 2
10 Ролик ЗП 14.040 1
12 Барабан приводной ЗП 14.020 1
13 Ремень Б-2120Т ГОСТ 13568-75 2
14 Шкив 112 ЗП 05.103 1
15 Двигатель Р=3 кВт, n=1500 об/мин. 4А100S4УПУЗ 1
16 Ремень 1В-32-2000 ГОСТ 26379-84 1
17 Цепь ПР-19,05-3180, L=1238,25 ГОСТ 13568-75 1
18 Звездочка z=10, t=19,05 ЗП 07.608 2
19 Цепь ПР-19,05-3180, L=933,45 ГОСТ 13568-75 2

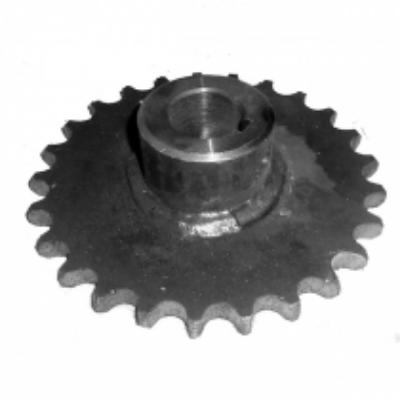

20 Звездочка z=25, t=19,05 ЗП 01.340 ЗП 01.360 2
21 Звездочка z=32, t=19,05 ЗП 07.060 1
22 Шкив d 125 ЗП 18.102 1
23 Шкив в 160 ЗП 05.102 1
24 Двигатель Р=7,5 кВт, n=1500 об/мин. 4А132S4УПУЗ 1
25 Ремень В-2240Т ГОСТ 13568-75 2

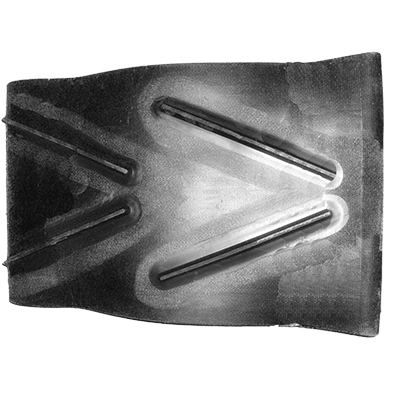

39 Ремень бесконечный 7000х4х400 ЗП 14.009 1
