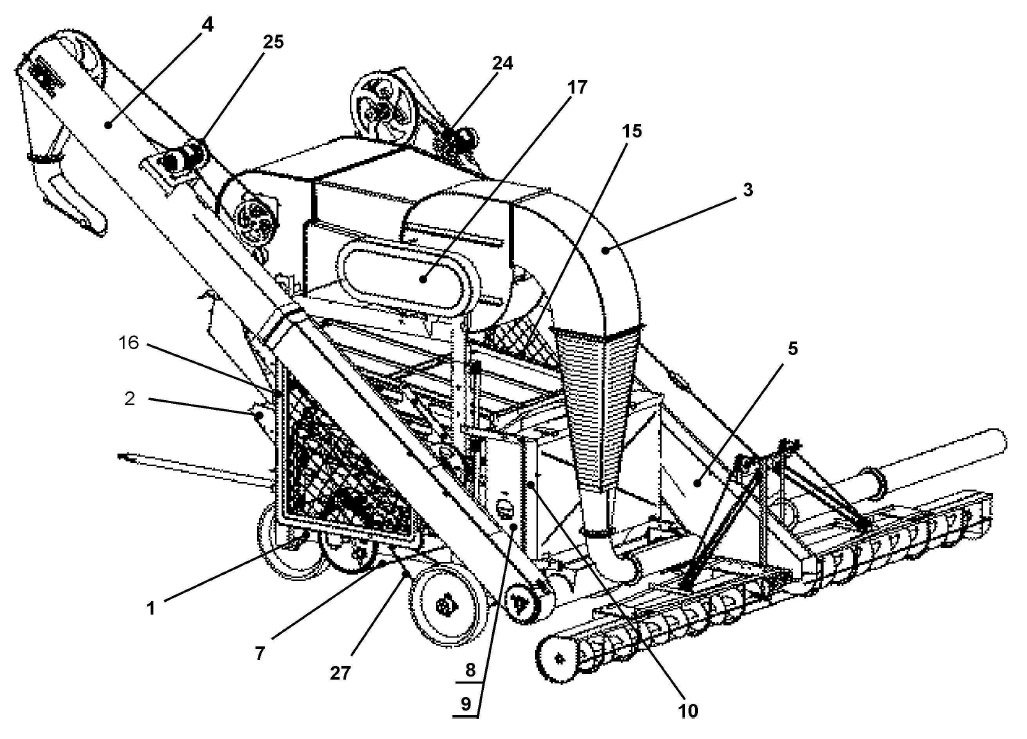

ОВС-25Общий вид со сборочными единицами



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Рама с ходом ОВИ 01.000 1
2 Решетная часть ОВИ 02.000 1
3 Воздушная часть ОВИ 03.000 1
4 Транспортер отгрузочный ОВИ 04.000 1
5 Транспортер загрузочный ОВИ 05.000 1
7 Цепь приводная 7 ОВИ 11.000 1
8 Стенка ОВИ 12.000 1
9 Стенка ОВИ 12.000-01 1
10 Приемник ОВИ 13.000 1
15 Ограждение ОВИ 18.000 1
16 Ограждение ОВИ 19.000 1
17 Ограждение ОВИ 20.000 1

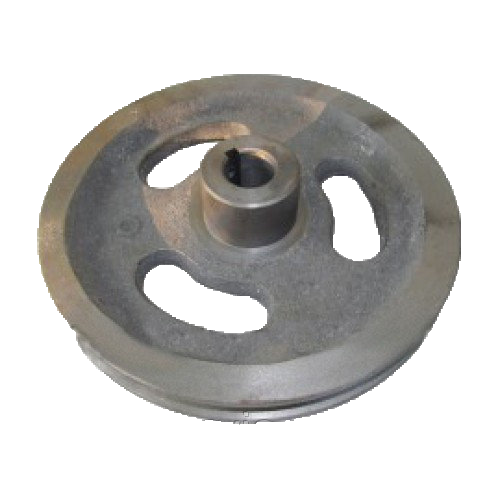

24 Шкив ОВИ 00.106 1

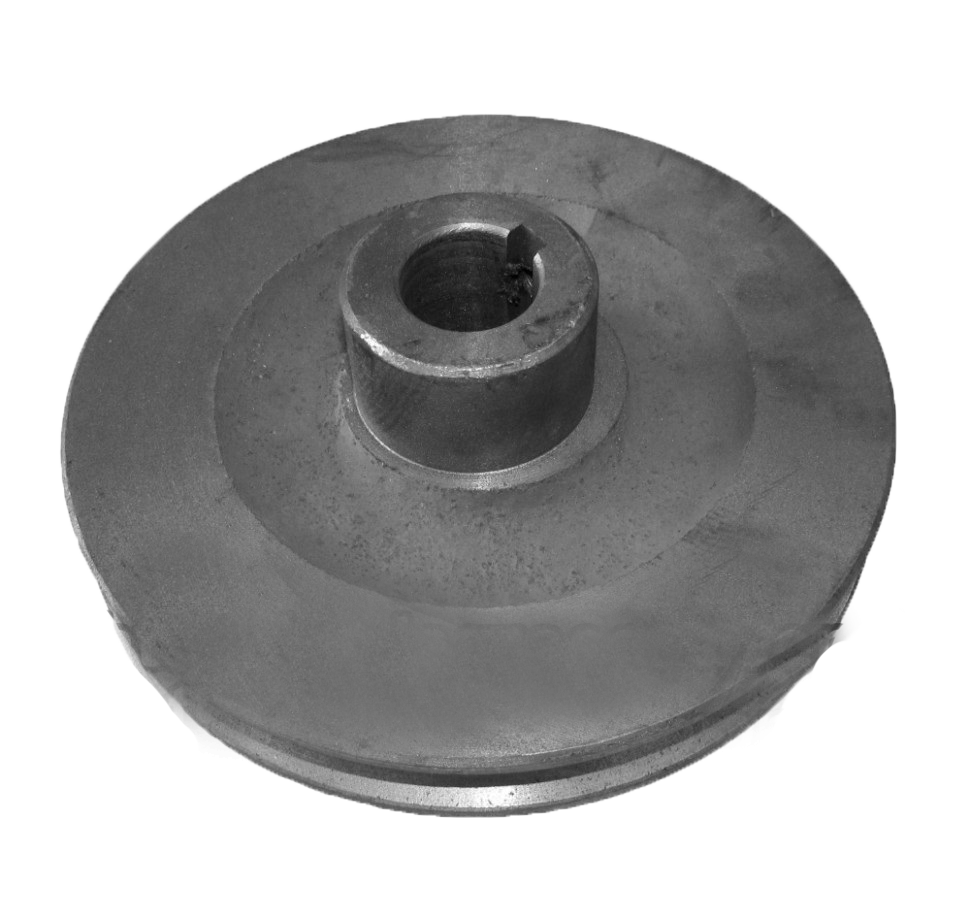

25 Шкив ОВИ 00.107 1
27 Цепь приводная 01.191.000 1
