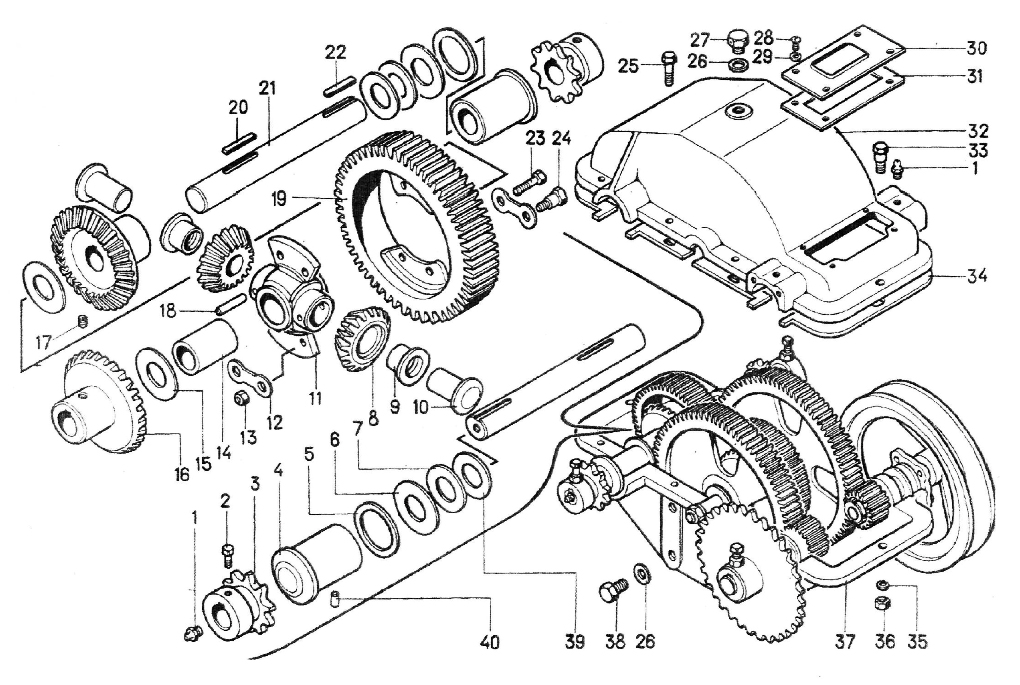

ЗМ-60, ЗПС-100Механизм самопередвижения



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Масленка 1.2 Ц6хр 4
2 Винт 2

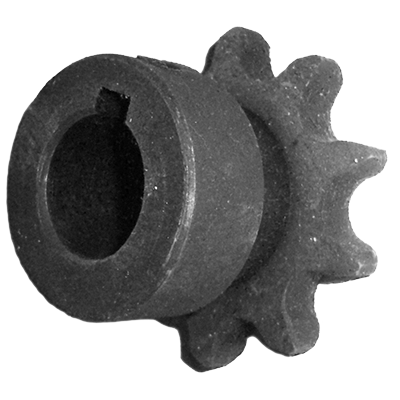

3 Звездочка z= 10, t= 19,05 ЗП 07.608 2
4 Втулка 31107.101 2
5 Прокладка 3П 07.001 2
6 Шайба ЗМ 07.401 2
7 Шайба ЗП 07.401 4
8 Шестерня коническая z =17 ЗП 07.605 1
9 Втулка ЗП 07.003 1
10 Палец ЗМ 07.608 2
11 Крестовина ЗП 07.609 1
12 Пластина ЗМ 07.408 2
13 Гайка 8
14 Втулка 3M07.I05 1
15 Шайба ЗМ 07.401-01 2
16 Колесо коническое z = 28 ЗМ 07.603 2
17 Винт 2
18 Штифт ЗП 01.607-01 2
19 Колесо z = 50 ЗП 07.040 1
20 8X7X46 2
21 Полуось ЗМ 07.606 2
22 3-8X7X40 2
23 М8Х25.58.099 2
24 1 a M8-6gX28.58.099 2
25 1 а M8-6gX40.58.099 2
26 Прокладка ОВБ 0010 3
27 Пробка-сапун ЗМ 07.613 1
28 Винт 4
29 6.65Г.099 4
30 Крышка ЗМ 07.405 1
31 Прокладка ОВБ 0023 1
32 Крышка редуктора ЗП 07.108 1
33 М8Х40.58.099 6
34 Прокладка ЗП 07.005 1
35 8.65Г.099 16
36 Гайка 8
37 Корпус редуктора ЗП07.107 1
38 Пробка ОВБ 6023 2
39 Шайба ЗМ 07.407 2
40 Штифт ЗП 01.607-02 2
