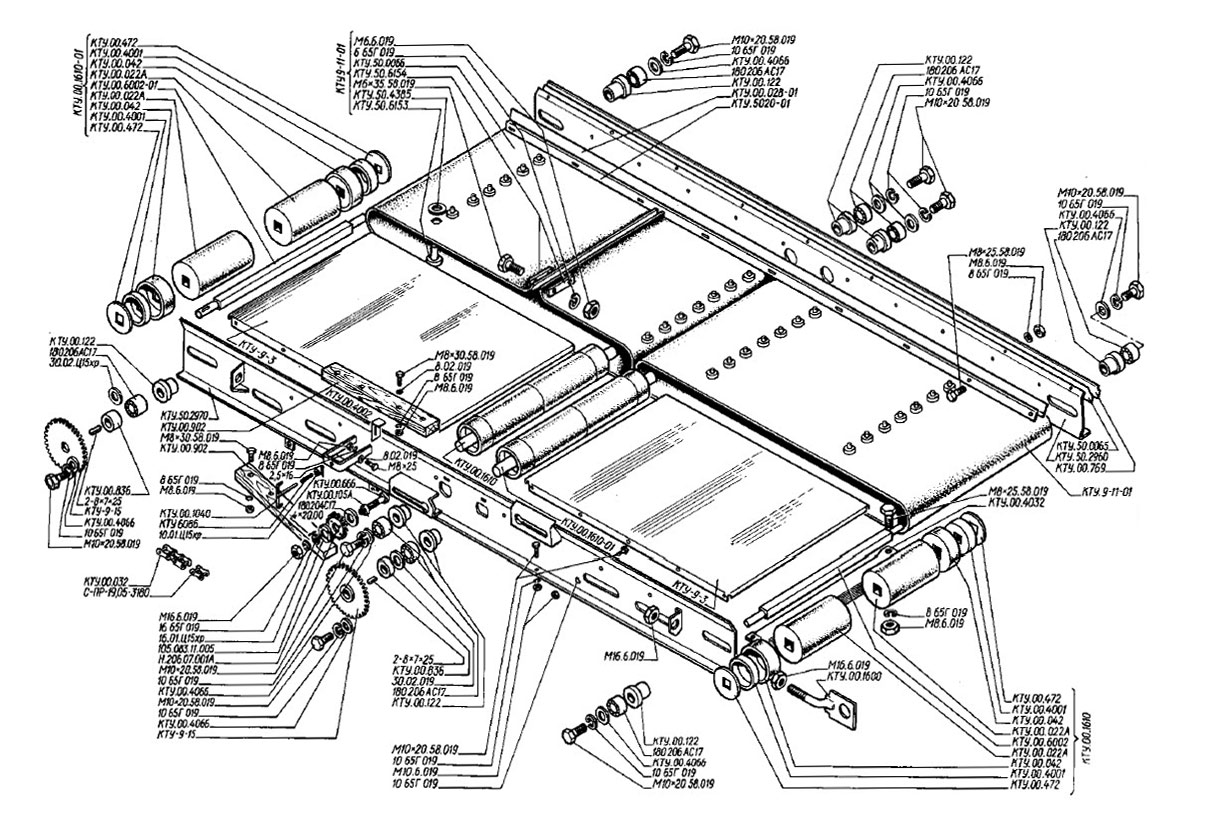

КТУ-10Поперечный транспортер



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Ремень КТУ.50.0065 1
2 Каток КТУ.00.022А 8
3 Ремень КТУ.0.0.028-01 1
4 Ремень КТУ.00.028-01 1
5 Цепь КТУ.00.032 1
6 Шайба КТУ.00,042 8

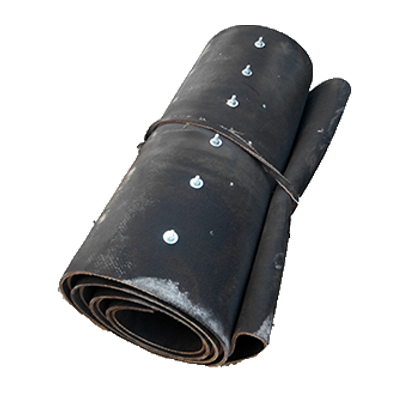

7 Полотно КТУ.50.0066 2
8 Втулка КТУ.00.105А 1

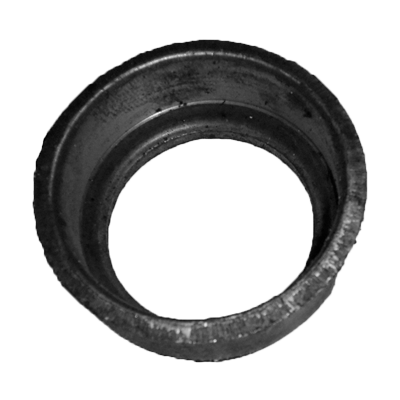

9 Корпус КТУ.00.122 8
10 Звездочка в сборе КТУ.00.1030-01 1
11 Стопор КТУ.00.1040 1

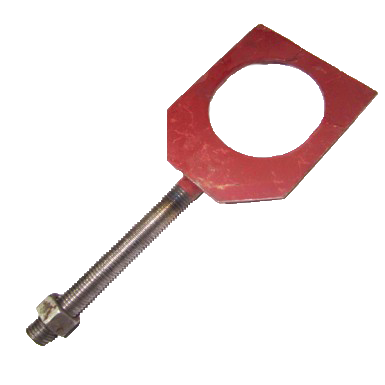

12 Натяжник КТУ.00.1600 4

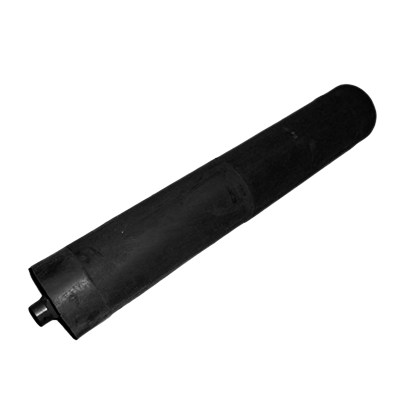

13 Вал КТУ.00.1610 2
14 Боковина КТУ.50.2960 1
15 Боковина КТУ.50.2970 1
16 Шайба стопорная КТУ.00.472 8
17 Чашка КТУ.00.4001 8
18 Кронштейн КТУ.00.4002 4
19 Козырек КТУ.00.4032 2
20 Шайба КТУ.00.4066 8
21 Шайба КТУ.50.4385 56
22 Накладка КТУ 5020-01 1
23 Пружина КТУ 6086 1
24 Ось КТУ.00.666 1
25 Вал КТУ.00.6002 2
26 Палец КТУ.50.6153 56
27 Прижим КТУ.50.6154 16
28 Накладка КТУ.00.769-01 1
29 Дистанцер КТУ.00.836 2
30 Направляющая КТУ.00.902 2

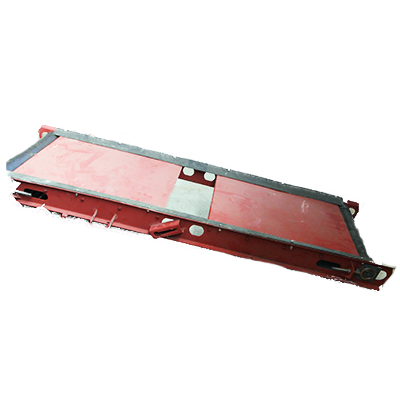

31 Стол КТУ 9-3 2
32 Транспортер КТУ 9-11-01 2

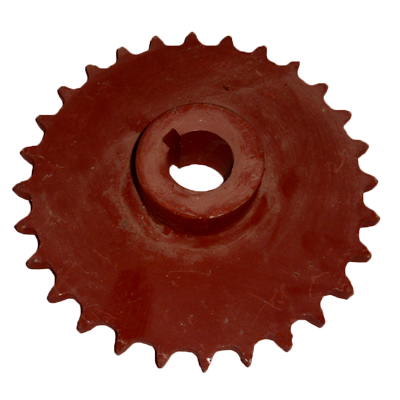

33 Звездочка КТУ.9-15 2
34 Болт M10x20.58.019.7796 32
35 Болт М6Х35.58.019.7798 16
36 Болт M8x30.58.019.7801 4
37 Болт М8Х25.58.019.7802 6
38 Болт M8x25.58.019.7802 10
39 Гайка М6.6.019.5915 16
40 Гайка М8.6.019.5915 6
41 Гайка М8.6.019.5915 14
42 Гайка M10.6.019.5915 24
43 Гайка М16.6.019.5915 8
44 Заклепка 4x20.00.10299 4
45 Шайба 6 65Г 019.6402 16
46 Шайба 8 65Г 019.6402 6
47 Шайба 8 65Г 019.6402 14
48 Шайба 10 65Г 019.6402 32
49 Шайба 16 65Г 019.6402 1
50 Шайба 30.02.019.10450 2
51 Шайба 8.02.019.11371 8
52 Шайба 10.01.019.11371 1
53 Шайба 16.01.019.11371 1
54 Шплинт 2,5x16.019.397 1
55 Шпонка 2-8Х7Х25.23360 2
56 Подшипник 180204С17.8882 1
57 Подшипник 180206АС17.8882 8
58 Звено С-ПР-19,05-3180.13568 1
59 Звездочка Н.206.07.001А 0
60 Крышка 105.083.11.005 0
