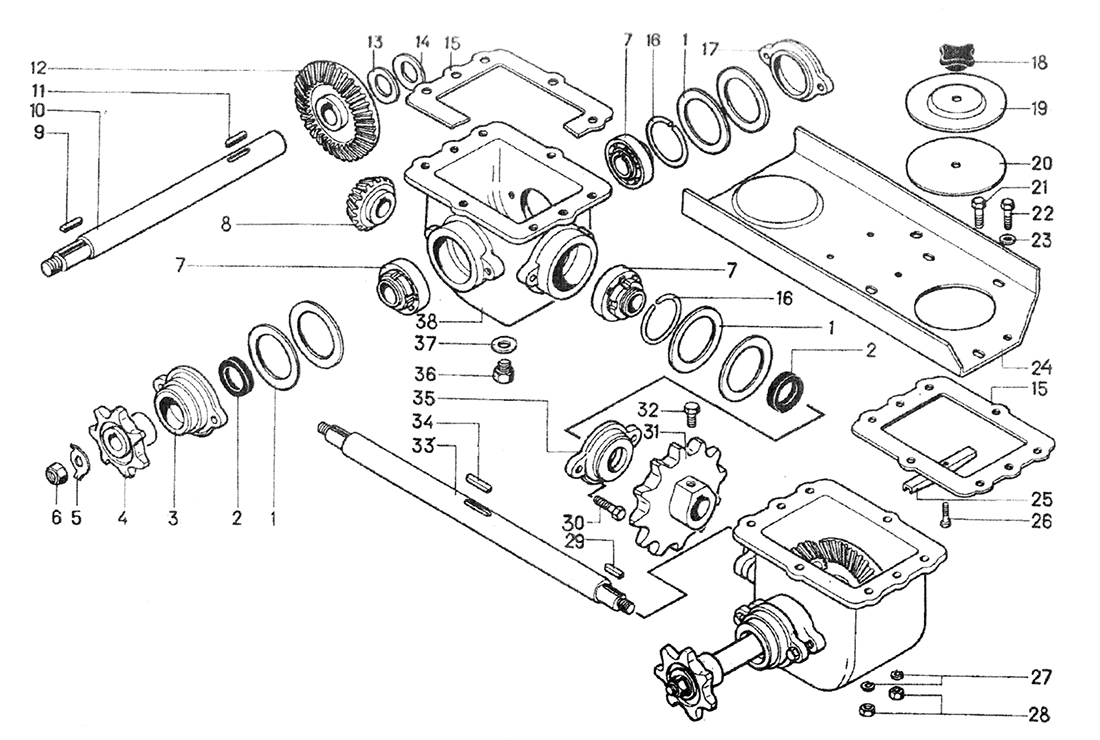

ЗМ-60, ЗПС-100Крышка с редукторами



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Прокладка ЗС 0022 12
2 Манжета 4

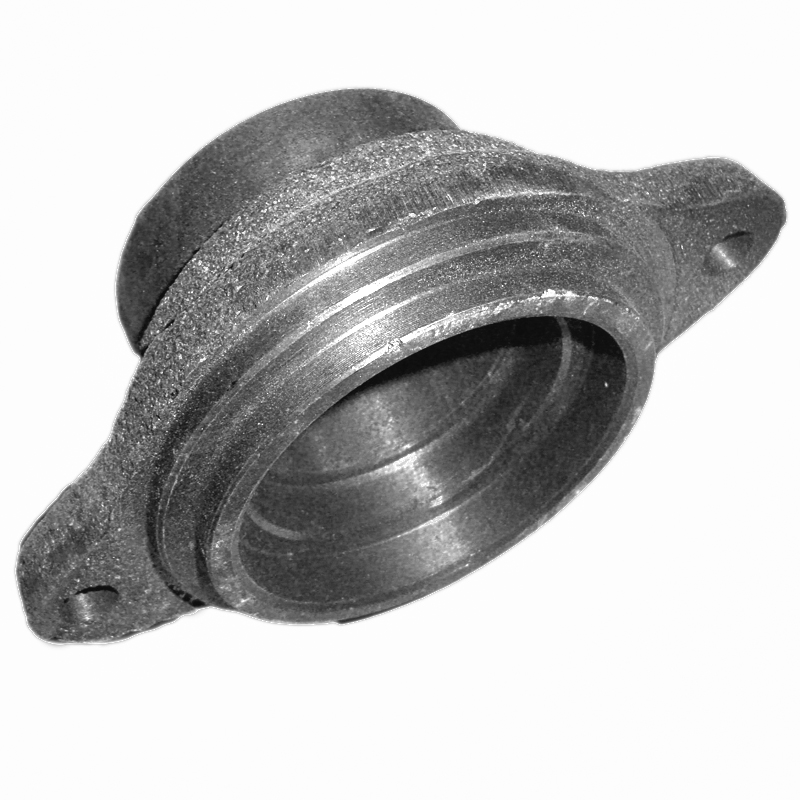

3 Крышка подшипника ЗС 1019 2

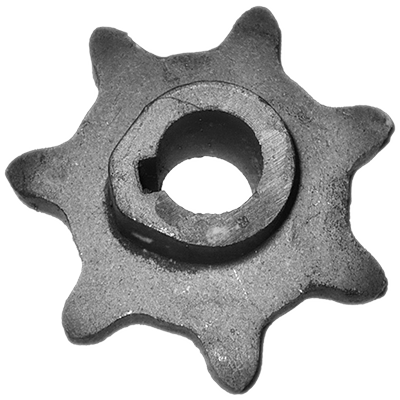

4 Звездочка z= 7, t=38,0 ЗС 1041 2
5 Шайба ОВБ 4035 4
6 Гайка 4
7 Подшипник 6

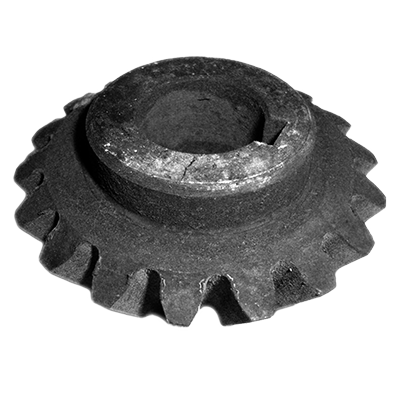

8 Шестерня z = 18 ЗПН 6011 2
9 8X7X32 2
10 Вал ЗП 02.616 2
11 8X7X45 2

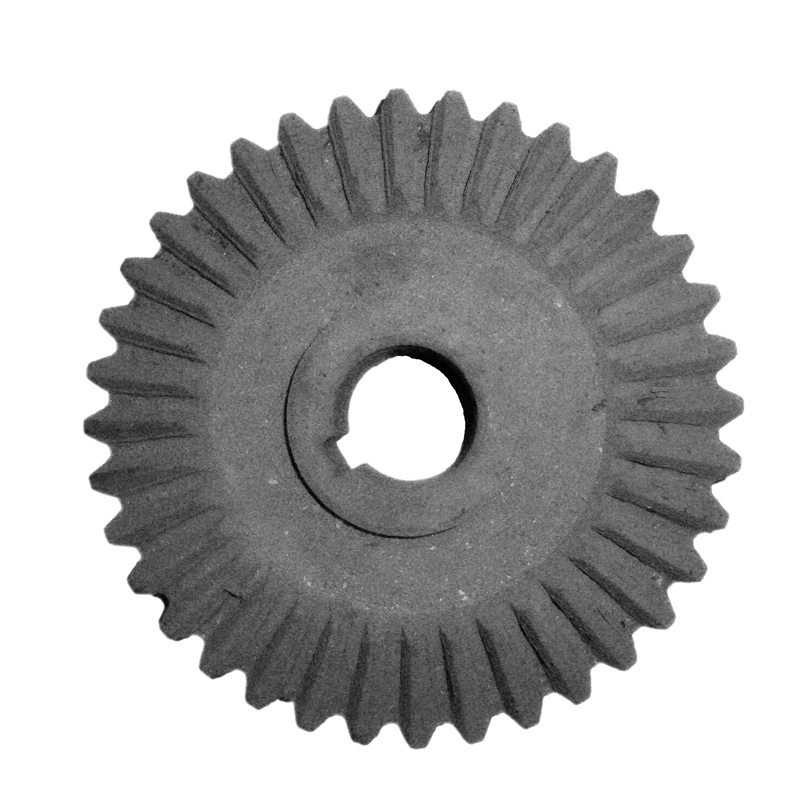

12 Колесо z=36 ЗС 6029 2
13 Шайба ЗС 4008 2
14 Шайба ЗС 4009 2
15 Прокладка ЗП 02.003 2
16 Кольцо распорное Н 026.504 1
17 Крышка подшипника ЗС 1012 2
18 Гайка ГЗ 032-76-001 2
19 Крышка ОВБ 4033 2
20 Прокладка ОВБ 0001 2
21 Болт 12
22 Болт 4
23 Шайба 12
24 Крышка ЗП02.452 1
25 Планка ОВБ 4034 2
26 Болт М8Х30.58.099 ГОСТ 7796-70 2
27 Шайба 10.65Г.099 ГОСТ 6402-70 1
28 Гайка 16
29 3-8X7X28 2
30 Болт 12

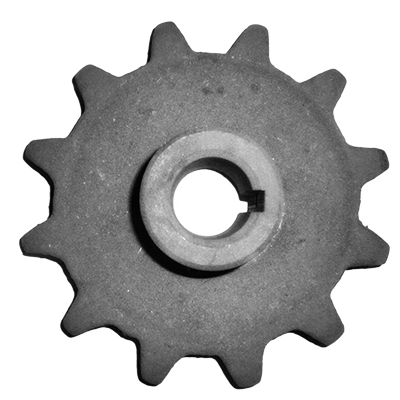

31 Звездочка z= 12, t=38,0 ЗС 1038 1
32 Винт ВМ 1

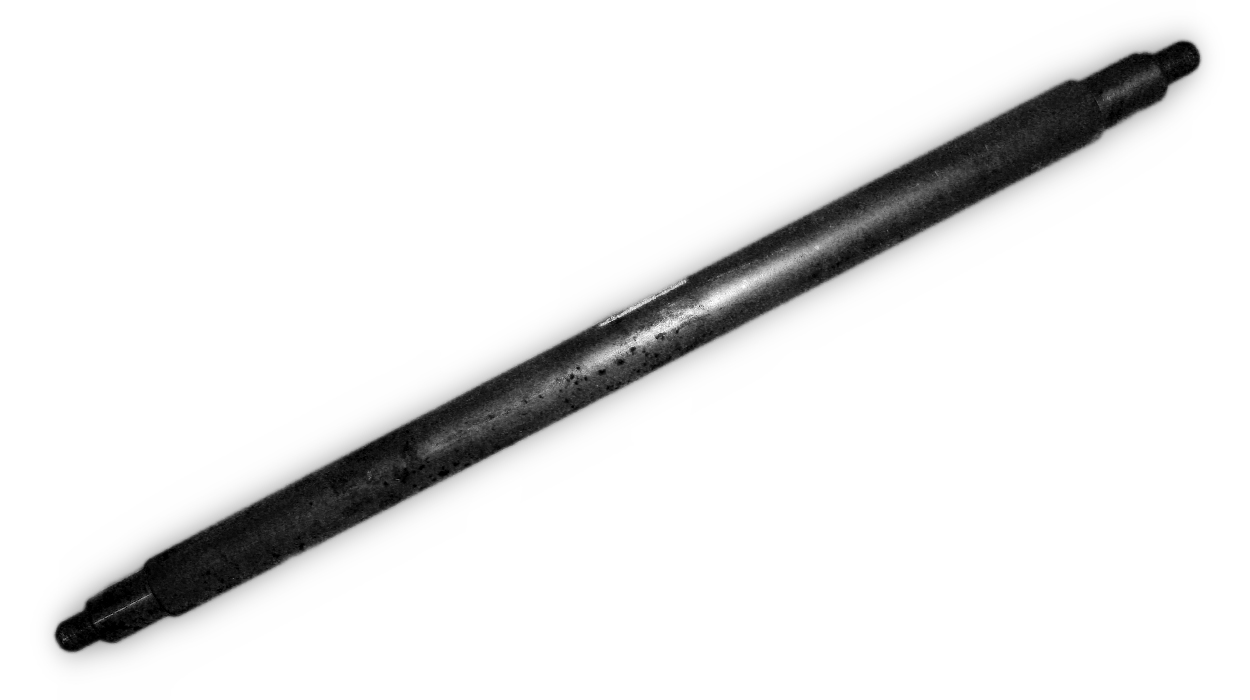

33 Вал ЗП 02.617 1
34 8X7X50 1
35 Крышка подшипника ЗПН 1007А 2
36 Пробка ОВБ 6023 2
37 Прокладка ОВБ 0003 2

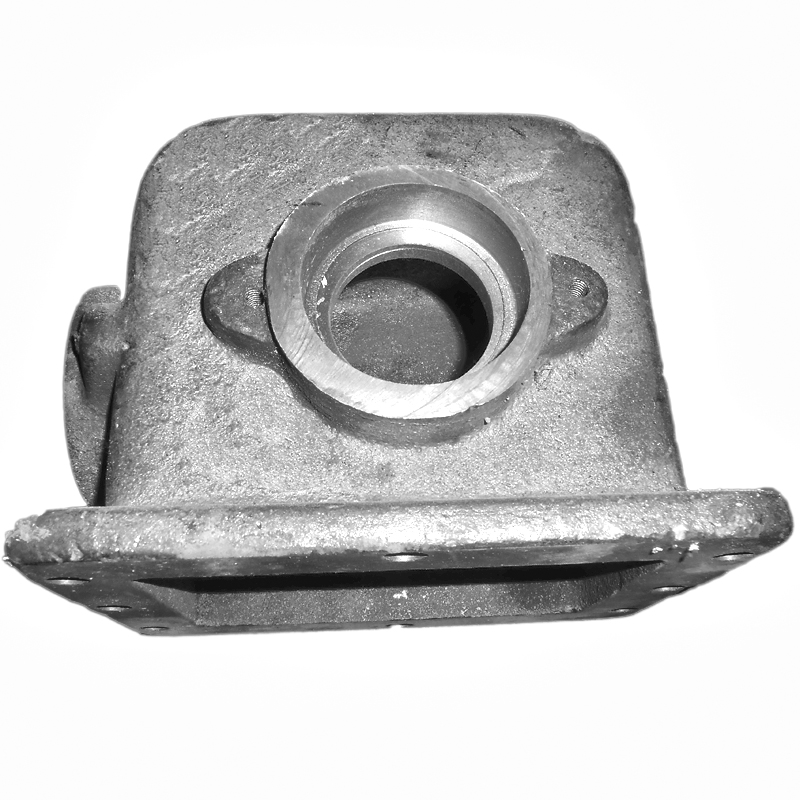

38 Корпус ЗП 02.106 2
