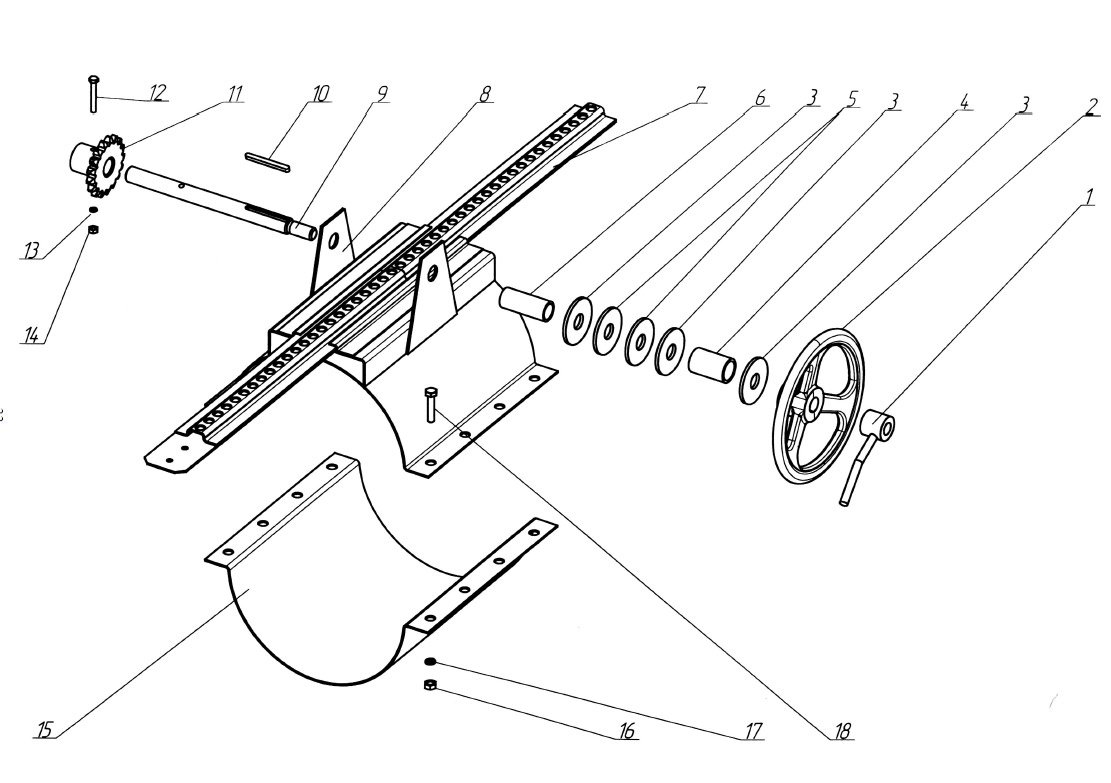

Нория НПК-25Устройство для открывания и закрывания заслонки



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Рычаг МСУ 06.080 1
2 Маховичок ЗАВ 10.90.990 1
3 Шайба БТ 5.00.404 3
4 Втулка распорная НВ 24.802 1
5 Накладка фрикционная 2
6 Втулка распорная НВ 24.801 1
7 Рейка НВ 24.010 1
8 Опора НВ 24.020 1
9 Ось НВ 24.601 1
10 Шпонка 2-6x6x63 ГОСТ 23360 – 78 1
11 Фиксатор ОВБ 1026-01 1
12 Болт M6-6gx 45.58.019 ГОСТ 7798 – 70 1
13 Шайба 6.65Г05 ГОСТ 6402-70 1
14 Гайка М6-6Н.019 ГОСТ 5915 – 70 1
15 Полухомут НВ 24.402 1
16 Гайка М10-6Н.019 ГОСТ 5915 – 70 8
17 Шайба 10.02 ст 3.019 ГОСТ 11371 – 80 8
18 Болт M10-6gx35.58.019 ГОСТ 7798 – 70 8
