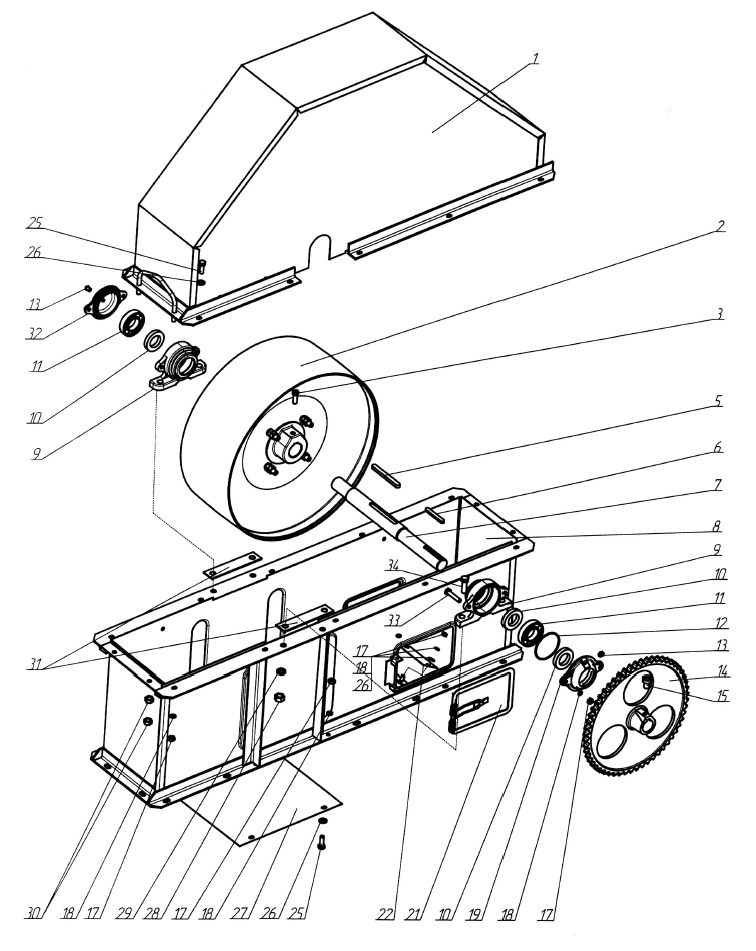

Нория НПК-25НВ 02.000. Головка верхняя



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Кожух НВ 02.010 1
2 Барабан НВ 02.050 1
3 Винт ОВБ 6335-02 1
5 Шпонка Н 116.489 1
6 Шпонка Н 116.473 1
7 Вал НВ 02.601 1
8 Головка НВ 02.020 1
9 Корпус подшипника Н 026.059 2
10 Манжета 1.1-35x58-1 ГОСТ 8752-79 3
11 Подшипник 11207 ГОСТ 28428-90 2
12 Кольцо распорное ОСТ 23.2.424-82 1
13 Масленка 1.2.Ц6 ГОСТ 19853-74 2
14 Звездочка сварная Н 022.030-30 1
15 Винт ОВБ 6335-01 1
17 Гайка M8-6Н.6.019 ГОСТ 5915-70 20
18 Шайба 8 65 Г05 ГОСТ 6402-70 20
19 Крышка подшипника ОСТ 23.2.421-82 1
21 Крышка НГ 55-5 2
22 Щиток НВ 02.403 1
25 Болт M8-6gx25.58.019 ГОСТ 7796-70 14
26 Шайба C8.02.019 ГОСТ 11371-78 26
27 Щиток НВ 02.404 1
28 Гайка M12-6Н.6.019 ГОСТ 5915-70 4
29 Шайба 12 65 Г05 ГОСТ 6402-70 4
30 Гайка M10-6Н.6.019 ГОСТ 5915-70 10
31 Планка НВ 02.412 5
32 Крышка подшипника Н 026.227 1
33 Болт M8-6gx40.58.019 ГОСТ 7796-70 4
34 Болт M12-6gx40.58.019 ГОСТ 7796-70 4
