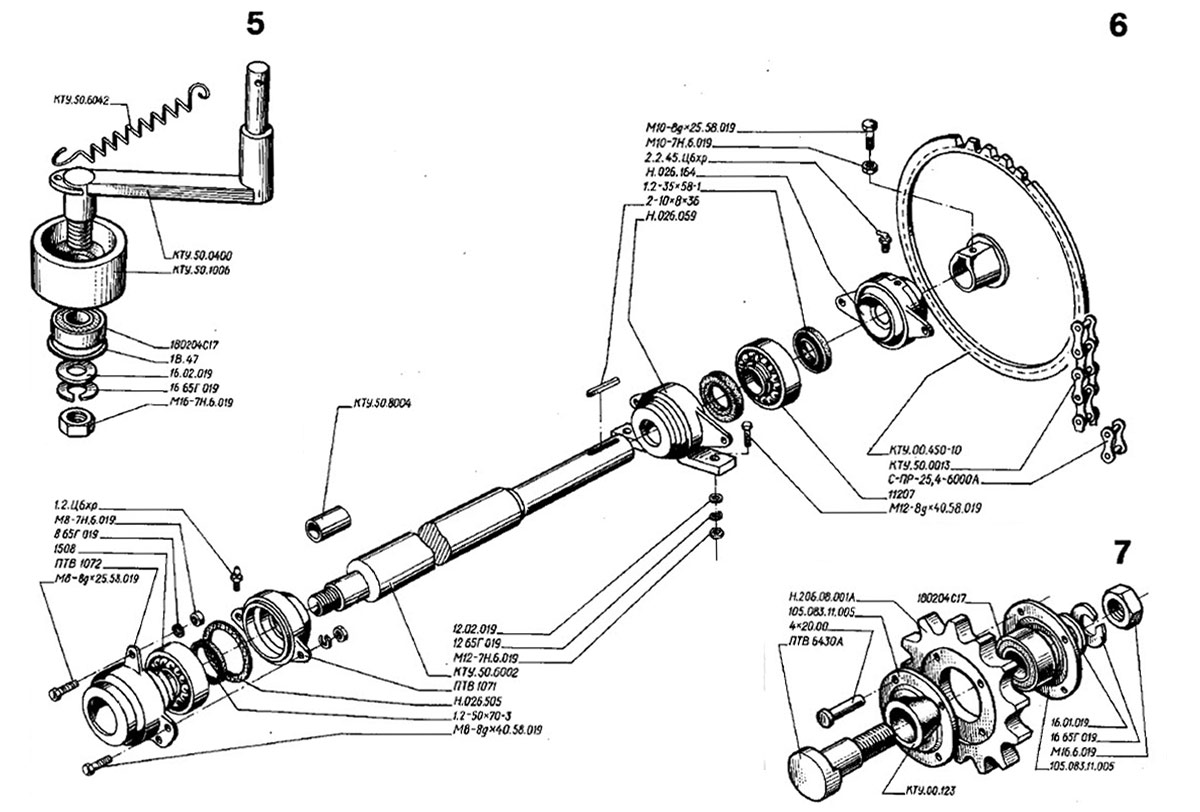

КТУ-10Ролик, Вал, Натяжная звездочка



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Рычаг КТУ.50.0400 1
2 Ролик КТУ.50.1006 1
3 Пружина КТУ.50.6042 1
4 Гайка М16-7Н.6.019.5915 1
5 Шайба 16 65Г 019.6402 1
6 Шайба 16.02.019.11371 1
7 Кольцо 1В47.13941 1
8 Подшипник 180204С 17.8882 1

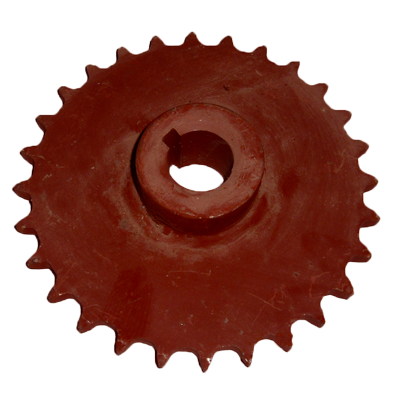

9 Звездочка КТУ.00.450-10 1
10 Цепь КТУ.50.0013 1
11 Вал КТУ.50.6002 1
12 Втулка КТУ.50.8004 1
13 Крышка ПТВ 1071 1
14 Корпус ПТВ 1072 1
15 Болт М8^Х 25.58.019.7796 3
16 Болт М8^Х 40.58.019.7796 4
17 Болт М1*2^Х 40.58.019.7796 2
18 Гайка М8-7Н.6.019.5915 7
19 Гайка М10-7Н.6.019.5915 1
20 Гайка М12-7Н.6.019.5915 2
21 Шайба 8 65Г 019.6402 1
22 Шайба 12.02.019.11371 2
23 Манжета 1.2-35x58-1.8752 2
24 Манжета 1.2-50x70-3.8752 2
25 Масленка 1.2.Ц6хр. 19853 1
26 Масленка 2.2.45.Ц6хр. 19853 1
27 Подшипник 1508.5720 1
28 Подшипник 11207.8545 1
29 Звено С-Пр-25,4-6000А 1
30 Кольцо Н.026.505 1
31 Корпус подшипника Н.026.059.23.2.417 1
32 Корпус подшипника Н.026.164.23.2.421 1
33 Втулка распорная КТУ.00.123 1
34 Ось ПТВ 6430А 1
35 Звездочка Н.206.08.000А 1
36 Крышка 105.083.11.005 2
37 Гайка М16.6.019.5915 1
38 Заклепка 4X20.00.10299 4
39 Шайба 16 65Г 019.6402 1
40 Шайба 16.01.019.11371 1
41 Подшипник 180204С 17.8882* 1
