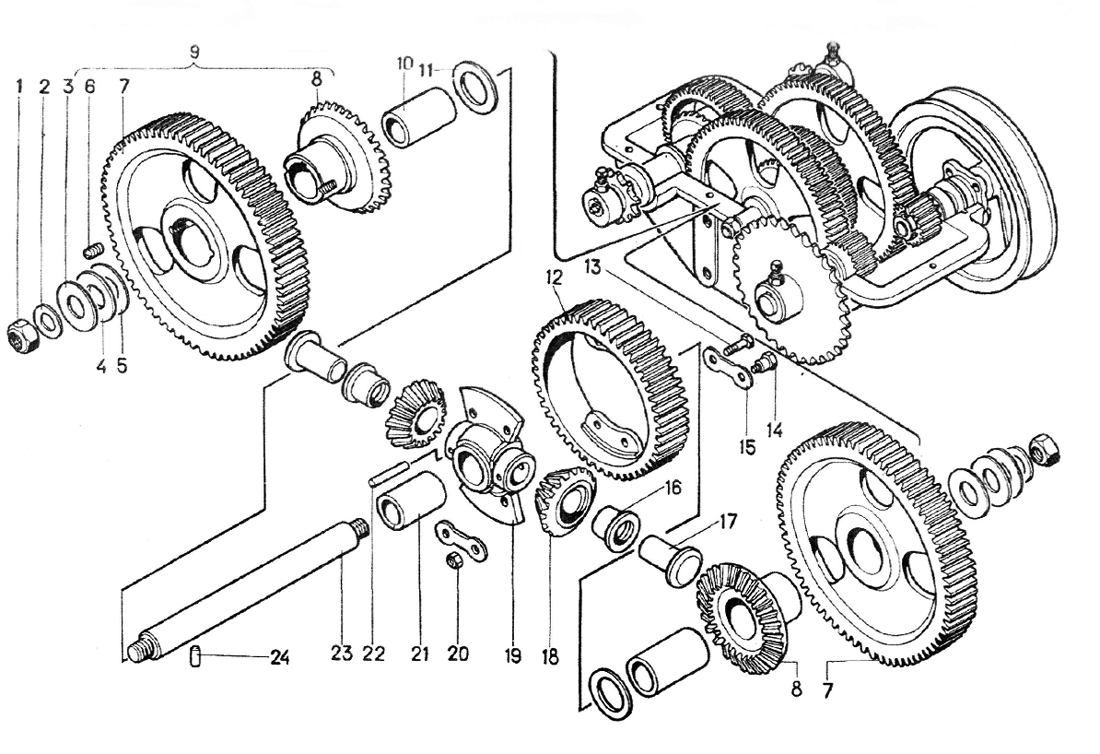

ЗМ-60, ЗПС-100Механизм самопередвижения 2



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Ml 6.5.099 2
2 Шайба 2
3 Шайба ЗП 07.401 4
4 Шайба ЗМ 07.407 2
5 Шайба ЗМ 07.404 2
6 Винт 2

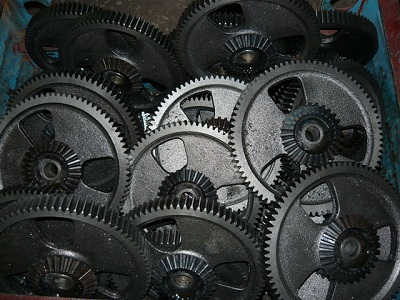

7 ЗМ 07.113 Колесо зубчатое z = 82 2
8 Колесо коническое z= 28 ЗМ 07.609 2
10 Втулка ЗМ 07.111 1
11 Шайба ЗМ 07.401-01 2
12 Шестерня z= 49 1
13 Болт 2
14 Болт 2
15 Пластина ЗМ 07.408 2
16 Втулка ЗП 07.003 2
17 Палец ЗМ 07.608 2
18 Шестерня коническая z= 17 ЗП 07.605 2
19 Крестовина 3П 07.609 1
20 М8.5.099 4
21 Втулка ЗМ 07.105 1
22 Штифт 3П 01.607-01 2
23 Ось ЗП 07.606 1
24 Штифт ЗП 01.607-02 1
