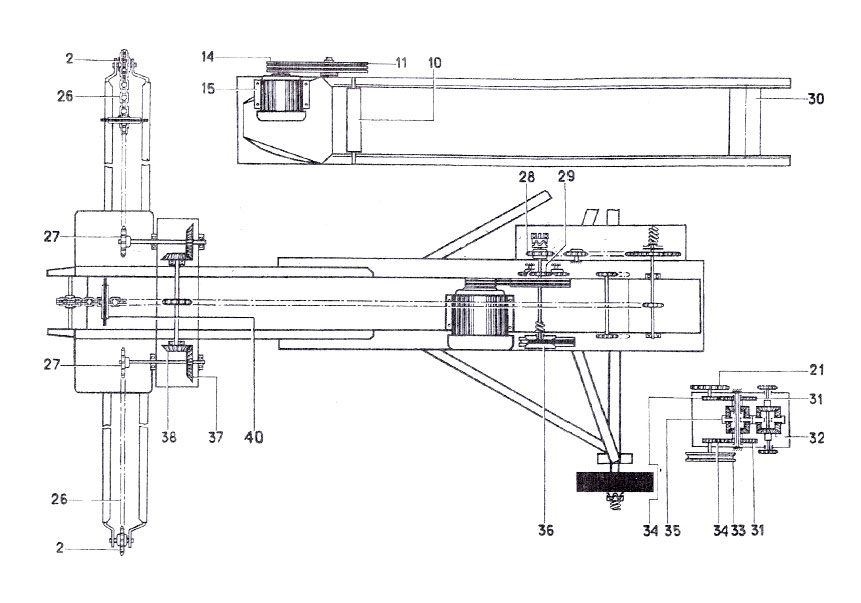

ЗМ-60, ЗПС-100Схема передач 2



Название детали Обозначение К-во на модель   Инфо   Где купить?
2 Звездочка z=10, t=38 ЗП 02.103 3
10 Ролик ЗП 14.040 1
11 Шкив d 425 ЗП 14.108 1
14 Шкив d 112 ЗП 05.103 1
15 Двигатель Р=3 кВт, n=1500 об/мин. 4А100S4УПУЗ 1

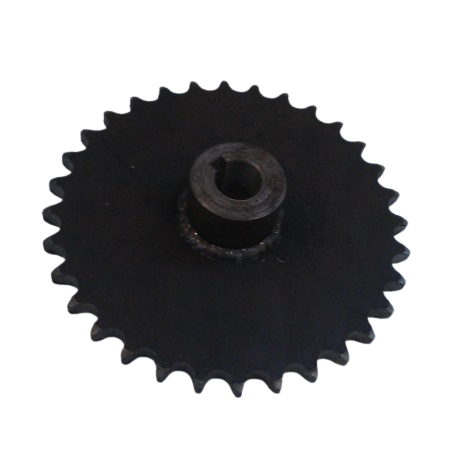

21 Звездочка z=32, t=19,05 ЗП 07.060 1
26 Цепь скребковая t=38, L=4788 ЗП 02.090 2
27 Звездочка z=7, t=38 ЗС 1041 2
28 Звездочка z=13, t=25,4 ЗП 04.302 1
29 Звездочка z=16, t=19,05 ЗП 04.010 1
30 Барабан натяжной ЗП 13.030А 1
31 Блок зубчатый z=82, t=28 ЗМ 07.030 2
32 Колесо z=28 ЗМ 07.603 2

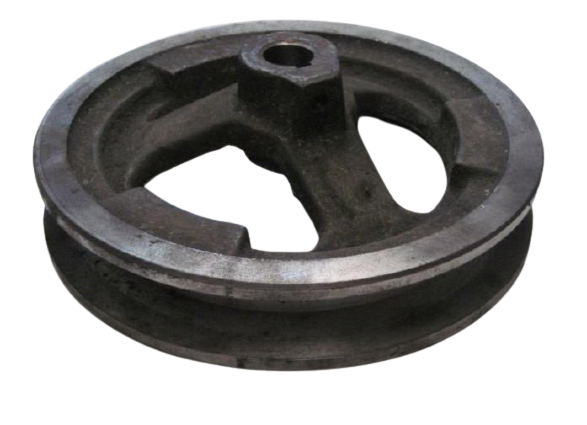

33 Шкив d 236 ЗП 07.103 1
34 Шестерня z=17 ЗМ 07.601 2

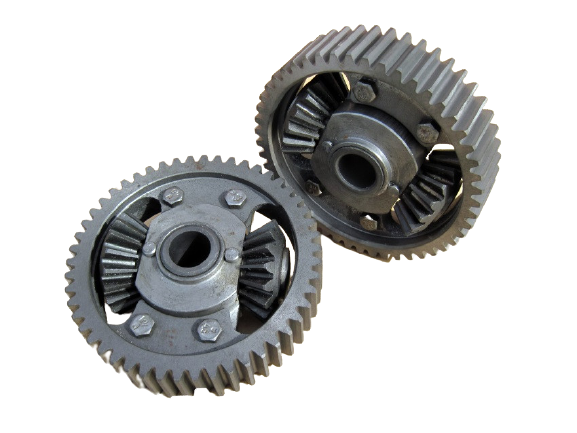

35 Блок шестерен конических ЗП 07.020 ЗП 07.020-01 2

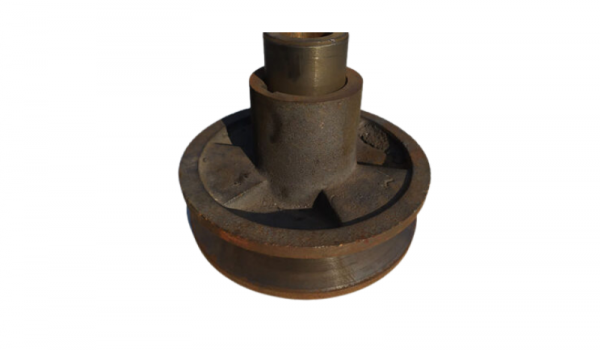

36 Шкив d 160 ЗП 04.104 ЗП 04.105 1
37 Колесо z=36 ЗС 6029 2
38 Шестерня z=18 ЗПН 6011 2
40 Цепь скребковая t=38, L=8208 ЗП 02.060 1
