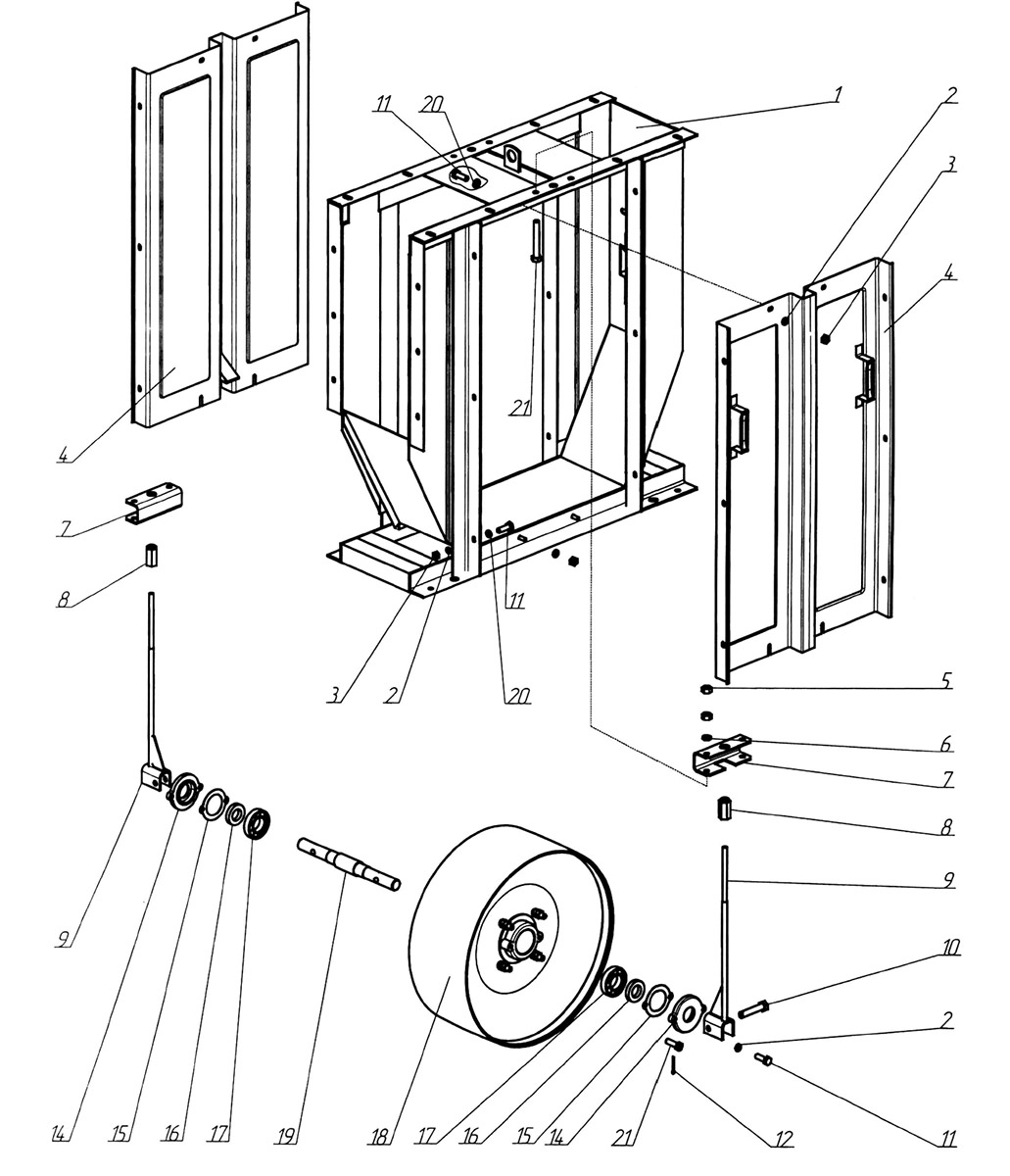

Нория НПК-25НВ 01.000. Головка



Название детали Обозначение К-во на модель   Инфо   Где купить?
1 Корпус НВ 01.010 1
2 Шайба 8 65Г 05 ГОСТ 6402-70 24
3 Гайка М8-6Н.6.019 ГОСТ 5915-70 20
4 Боковина НВ 01.020 2
5 Гайка М12-6Н.6.019 ГОСТ 5915-70 10
6 Шайба 12 65Г 05 ГОСТ 6402-70 4
7 Кронштейн НВ 01.712 2
8 Гайка НВ 01.607 2
9 Натяжное устройство НС 01.070-01 2
10 Ось НВ 01.605 2
11 Болт M8-6gx25.58.019 ГОСТ 7796-70 14
12 Шплинт 3,2x28.019 ГОСТ 397-79 2
14 Крышка подшипника Н 116.212-01 2
15 Прокладка Н 116.025-01 2
16 Манжета 1,1-30x52-1 ГОСТ 8752-79 2
17 Подшипник 206 ГОСТ 8338-75 2
18 Барабан НВ 01.050 1
19 Ось НВ 01.602 1
20 Шайба С8 02.019 ГОСТ 11371-78 32
21 Болт M12-6gx80.58.019 ГОСТ 7798-70 4
