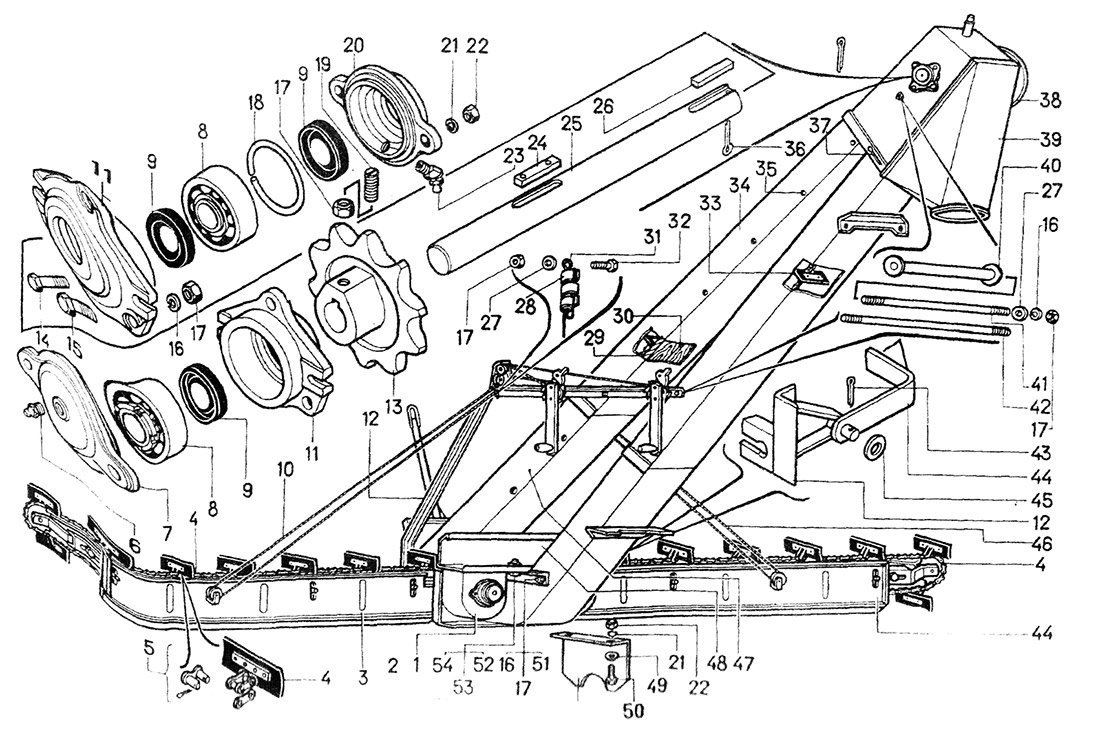

ЗМ-60, ЗПС-100Транспортер загрузочный



Название детали Обозначение К-во на модель   Инфо   Где купить?

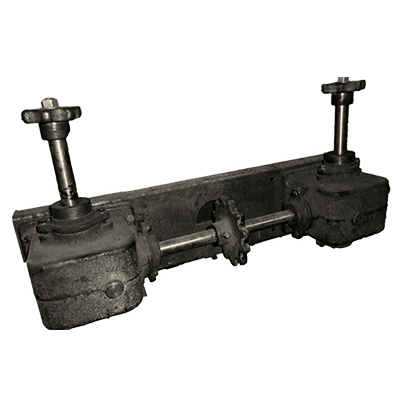

1 Крышка с редукторами ЗП 02.300 1
2 Щека ЗП 02.442 2
3 Питатель ЗП 02.070 1
6 1.2.Ц6хр 1

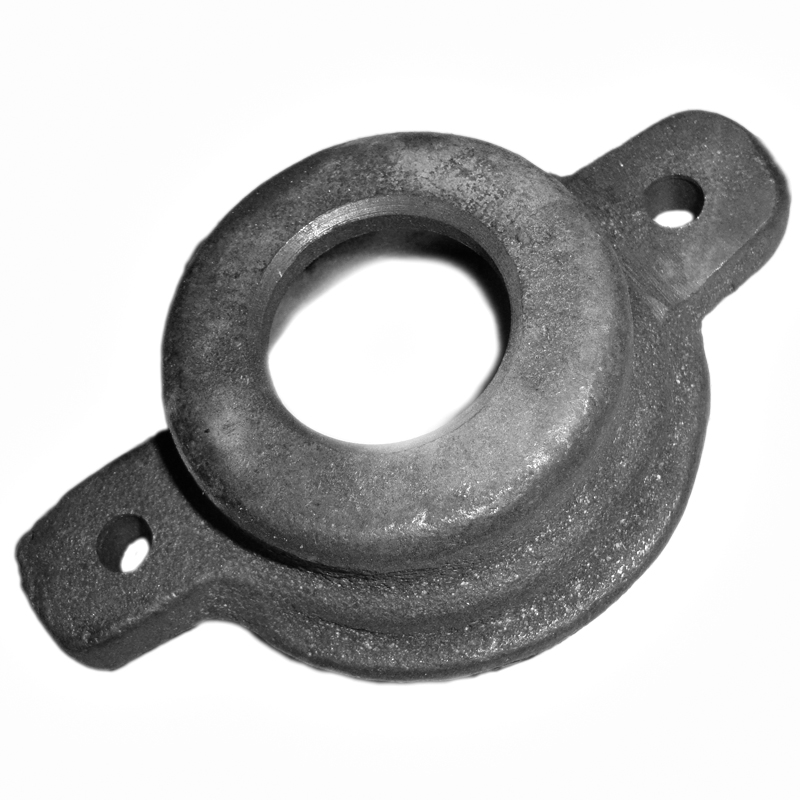

7 Крышка подшипника Н.026.226 1
8 Подшипник 2
9 Манжета 3

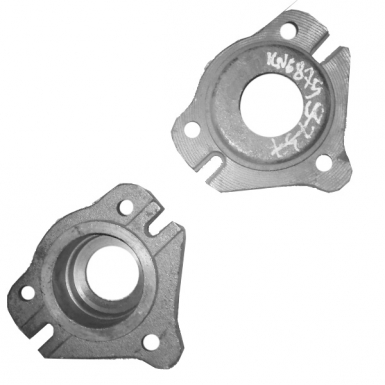

11 Корпус подшипника Н.026.085 2

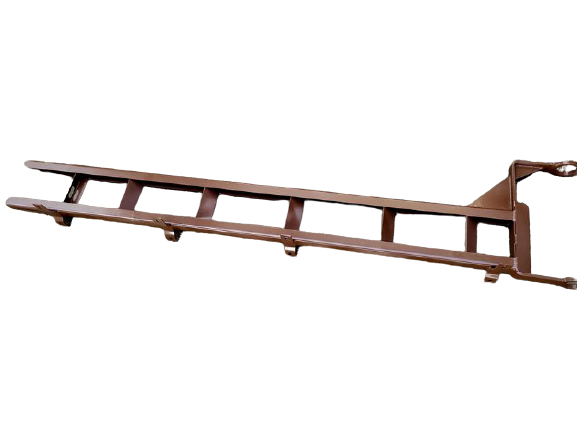

12 Рамка питателей ЗП 02.040 1

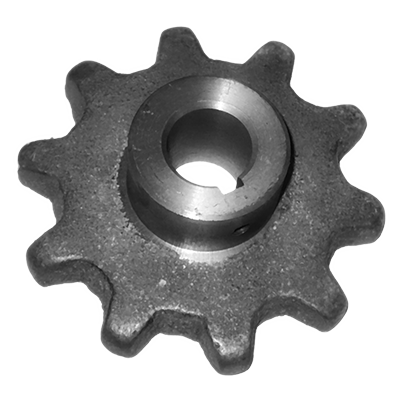

13 Звездочка z=10; t=38 Н.023.211-02 1
14 Болт 4
15 M10-6gX30.58.099 6
16 10.65Г.099 36
17 МЮ.5.099 38
18 Кольцо распорное Н.026.504 1
19 Винт 1

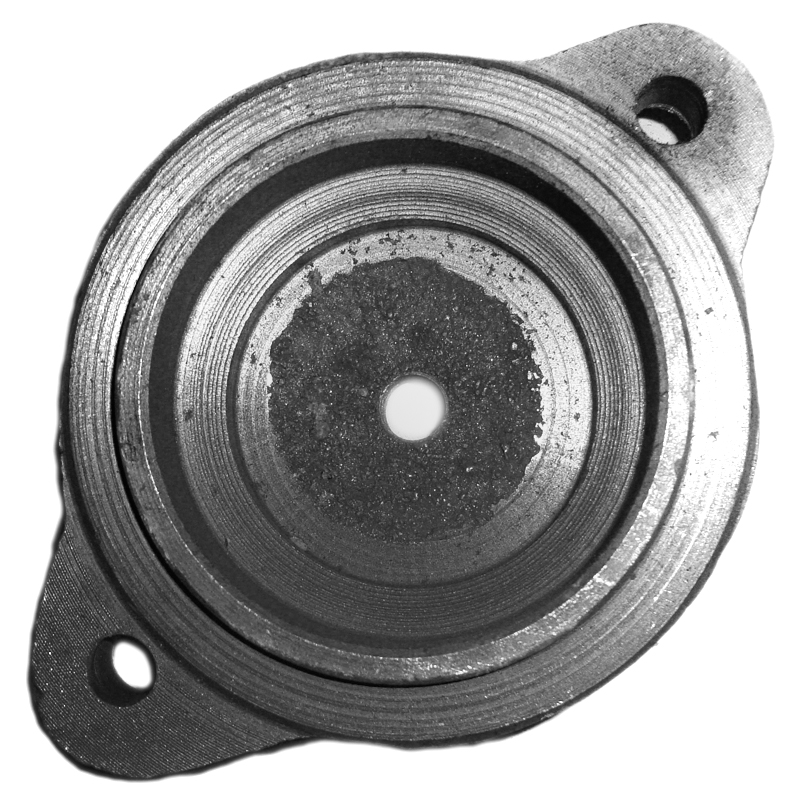

20 Крышка подшипника Н.026.163 1
21 8.65Г.099 8
22 Гайки 8
23 2.2.45.Ц6хр 1
24 Шпонка ЗП 02.711 1

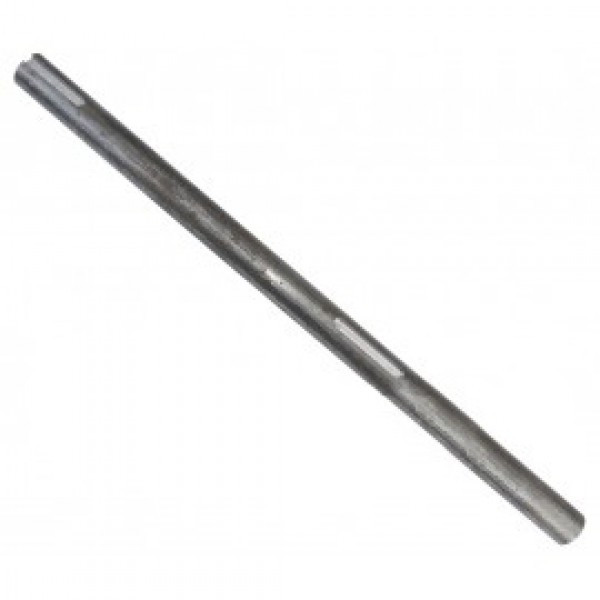

25 Вал ЗП 02.601 1
26 Шпонка 1
27 10.02.099 24
28 Закрутка ОВБ4219 2
29 Брусок ЗП 02.901 1
30 Доска ЗП 02.905 1
32 M10-6gX25.58.099 16
33 Цепь транспортера ЗП 02.060 1
34 Кожух ЗП 02.370 1
35 Шуруп 14
36 Шплинт 5X36-019 ГОСТ 397-79 1

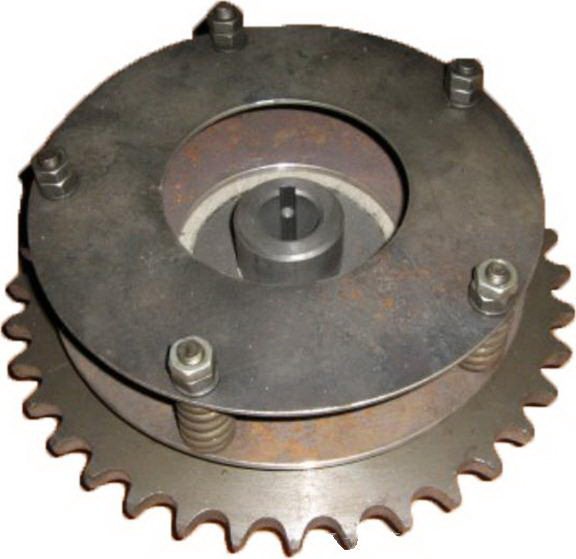

38 Муфта предохранительная ЗП 02.050 1
39 Корпус ЗП 02.010 1
41 Шпилька ЗП 02.615 3
42 Шпилька ЗП 02.602 1
43 Шплинт 2
44 Питатель ЗП 02.080 1
45 20.02.099 2
47 Секция ЗП 02.467 1
48 Щиток ЗПТ 4097 1
49 8.02.099 4
50 M8-6gXi6.58.099 4
51 Болт 2
52 М 12.5.099 4
53 M12-6gX30.58.099 4
54 12.65Г.099 4
