Норія НВК-25 → Кінематична схема

№	Назва деталі	Позначення	К-ть на модель	Інфо	Де купити?
1	Підшипник	11207 ГОСТ 28428-90	2
2	Зірочка зварна Z=56n=94об/хв	Н 022.030-30	1

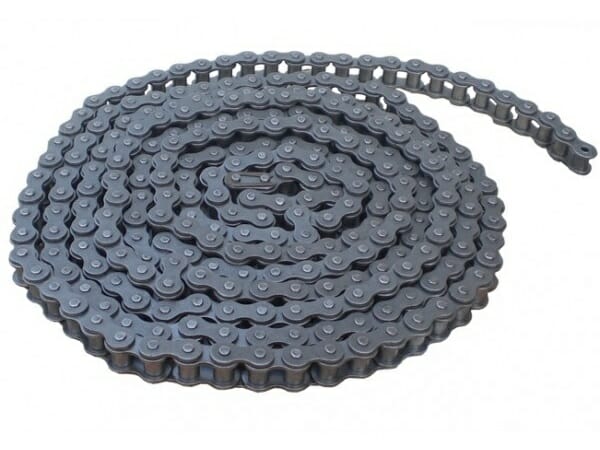

3	Ланцюг	ПР-19.05-3180 ГОСТ 13568-75	1		Харків Полтава Запоріжжя

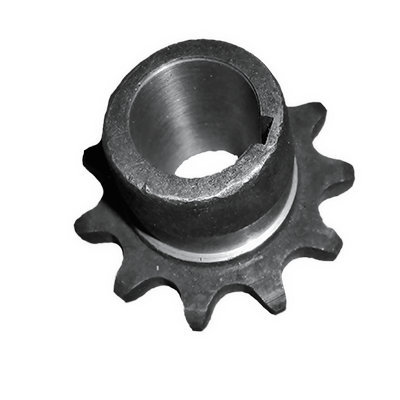

4	Зірочка	Н 116.481	1		Харків Полтава Запоріжжя
5	Шків	Н 209.017А (Н 116.495)	1		Харків Полтава Запоріжжя
6	Ремінь	В(Б)=2000IV ГОСТ 1284.1-89	1
7	Шків	Н 209.061-01	1		Харків Полтава Запоріжжя
8	Двигун	4А90L4УПУЗ	1
9	Фіксатор	ОВБ 1026-01	1
10	Рейка	НВ 24.010	1
11	Стрічка з ковшами	НВ 08.000	1
12	Барабан	НВ 01.050	1
13	Підшипник	206 ГОСТ 8338-75	2
14	Штанга	НС 01.070-01	2
15	Гайка	НВ 01.607	2
16	Підшипник	11205 ГОСТ 8545-75	2
17	Барабан	НВ 02.050	1

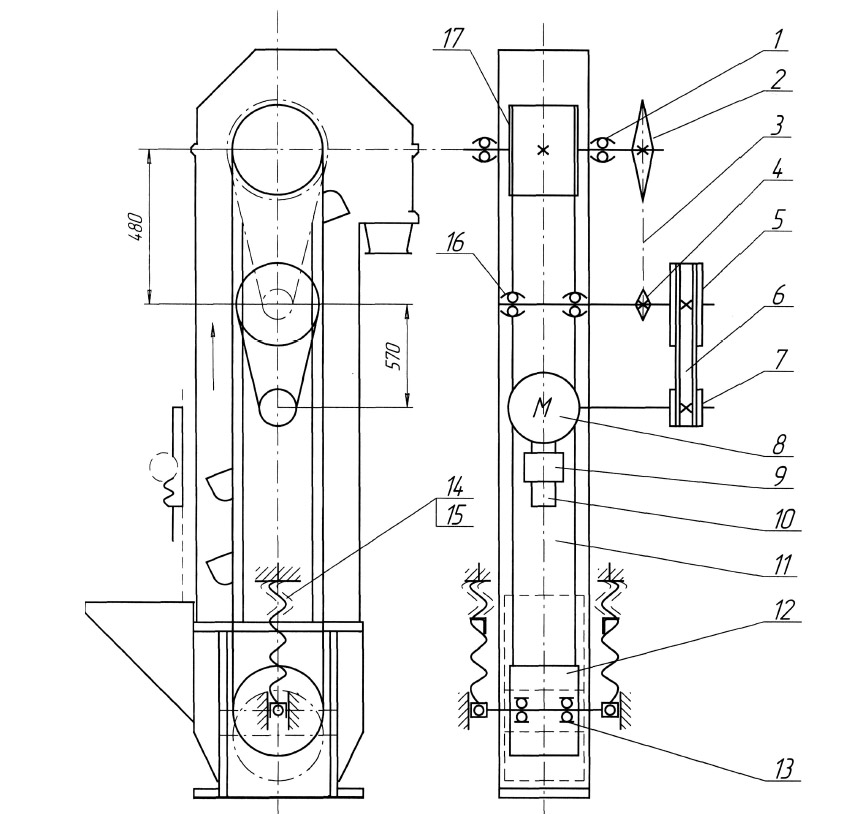

Кінематична схема
