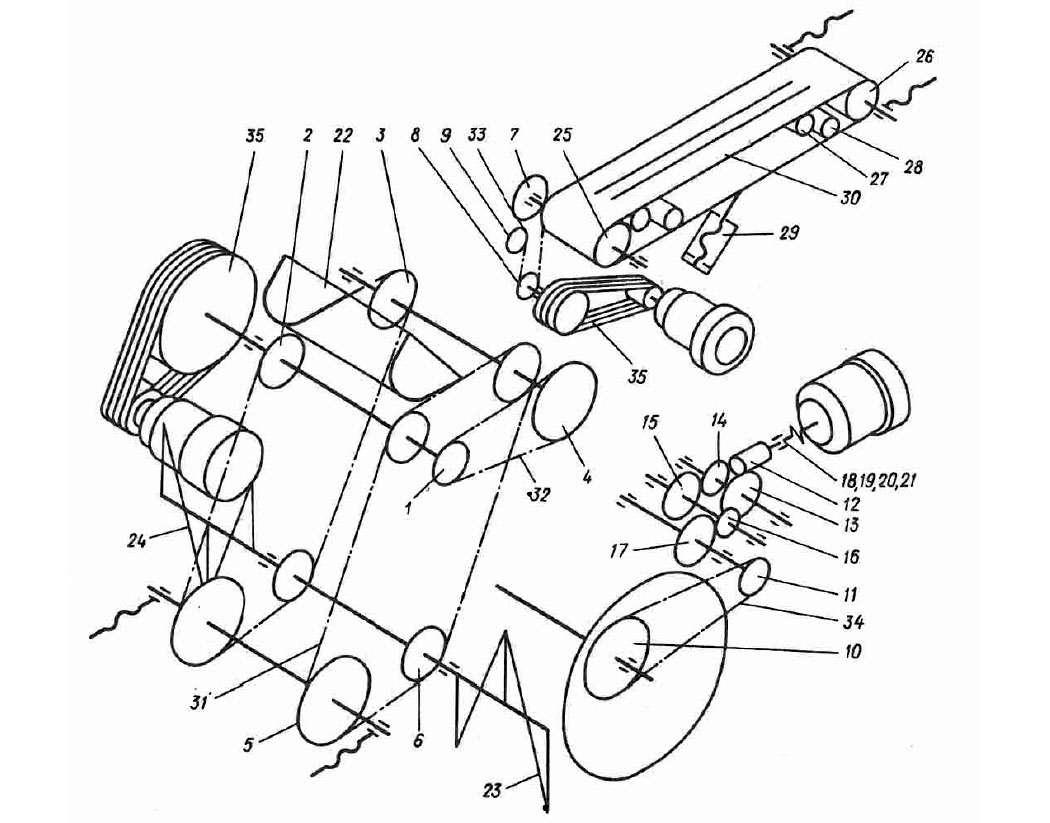

КШП-6Кинематическая схема



Название детали Обозначение К-во на модель   Инфо   Где купить?

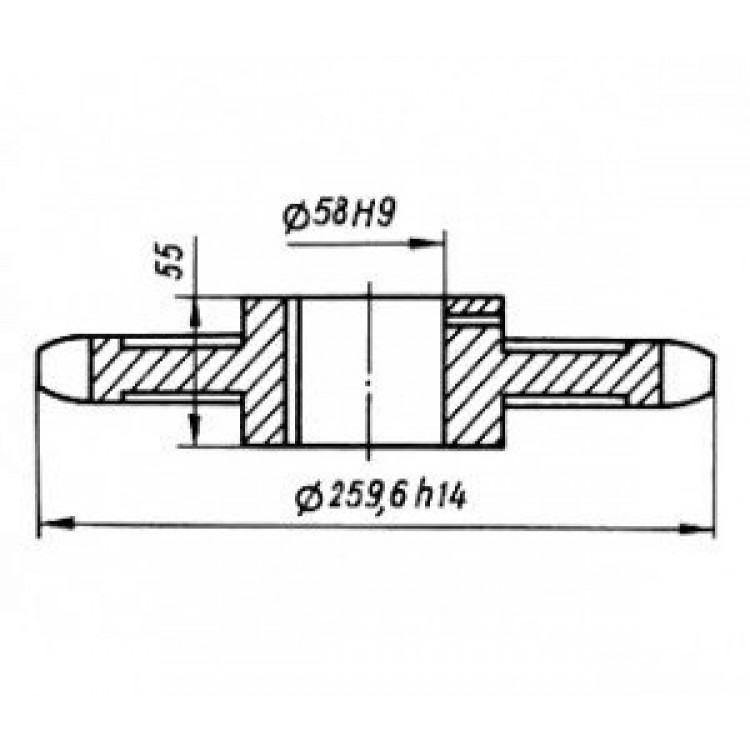

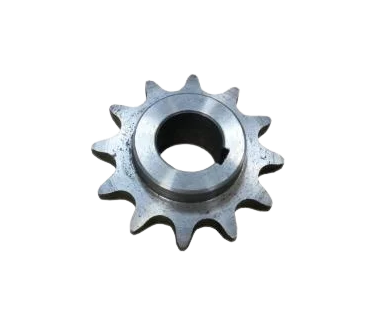

1 Звездочка 5.01-03-04 1

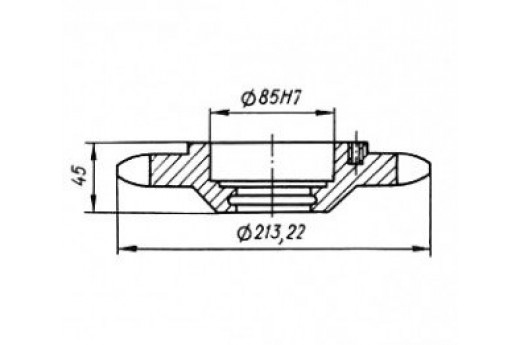

2 Звездочка 5.01-03-08 1
3 Звездочка 5.01-04-05 1
4 Звездочка 01-04-02АСБ 1

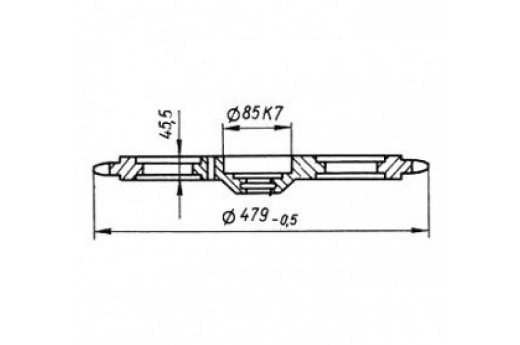

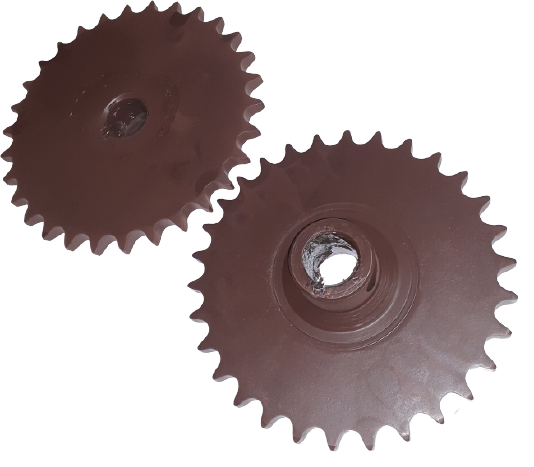

5 Звездочка 01-06-1801P 1
6 Звездочка 01-07-05Р 1
7 Звездочка 02-33-05СБ 1

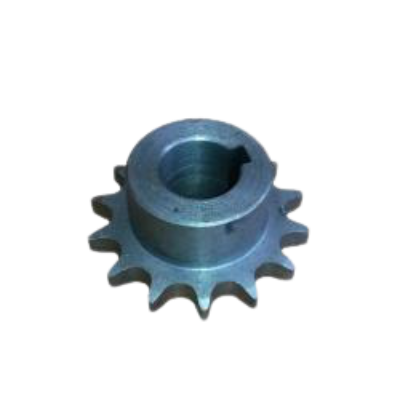

8 Звездочка 02-34-10 1

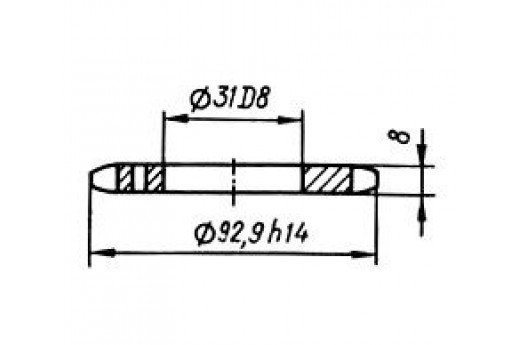

9 Звездочка 02-06-06 1

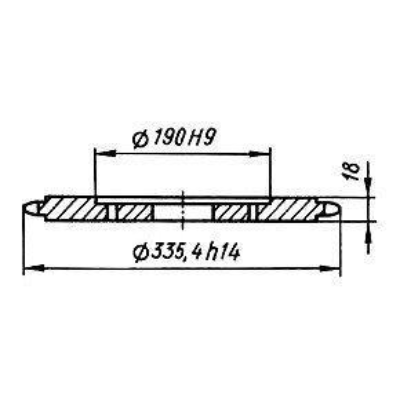

10 Звездочка 03-02-06В 1
11 Звездочка 03-01-200 1

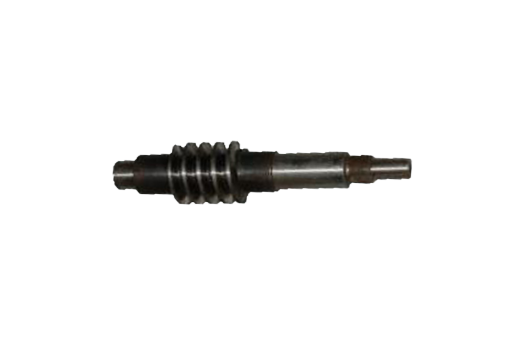

12 Червяк 03-34-11А 1

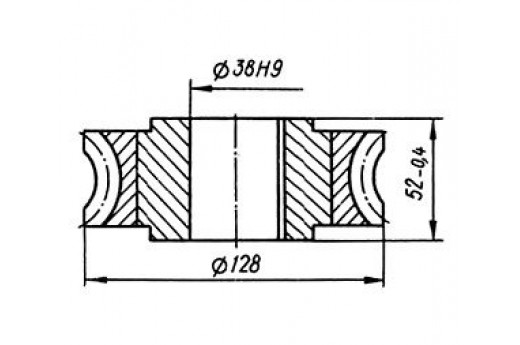

13 Колесо червячное 03-34-35А 1

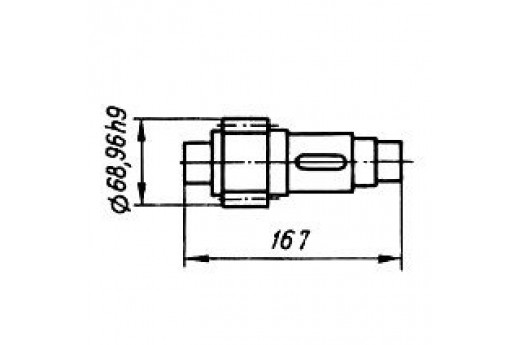

14 Вал-шесгерня 03-04-36 1

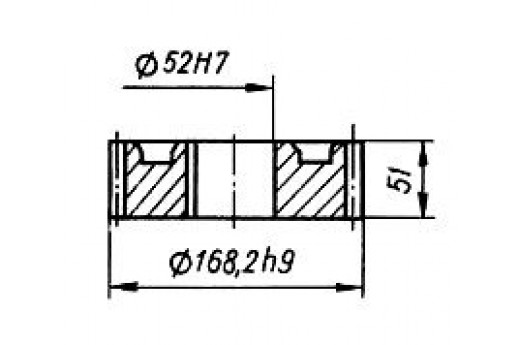

15 Колесо зубчатое 03-04-39М 1

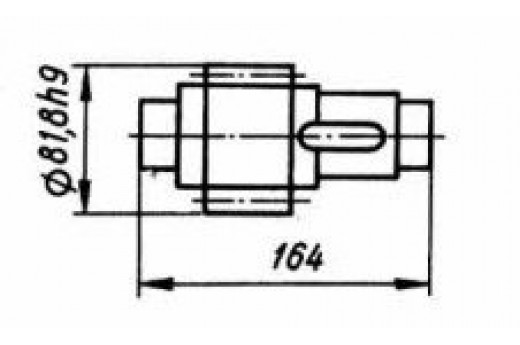

16 Вал-шестерня 03-04-40М 1
17 Колесо зубчатое 03-04-41М 1

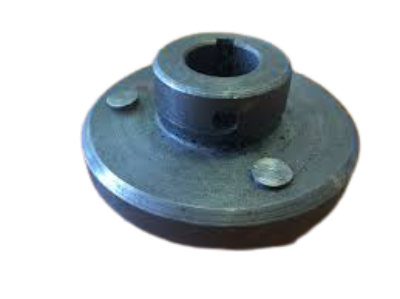

18 Полумуфта 03-04-53/1 1
19 Полумуфта электродвигателя 01-00-05/4 1
20 Прокладка 01-00-05/2 1
21 Кольцо 01-00-05/5Э 1
22 Ковш 01-02-01А 1
23 Шнек левый 01-07-01А 1

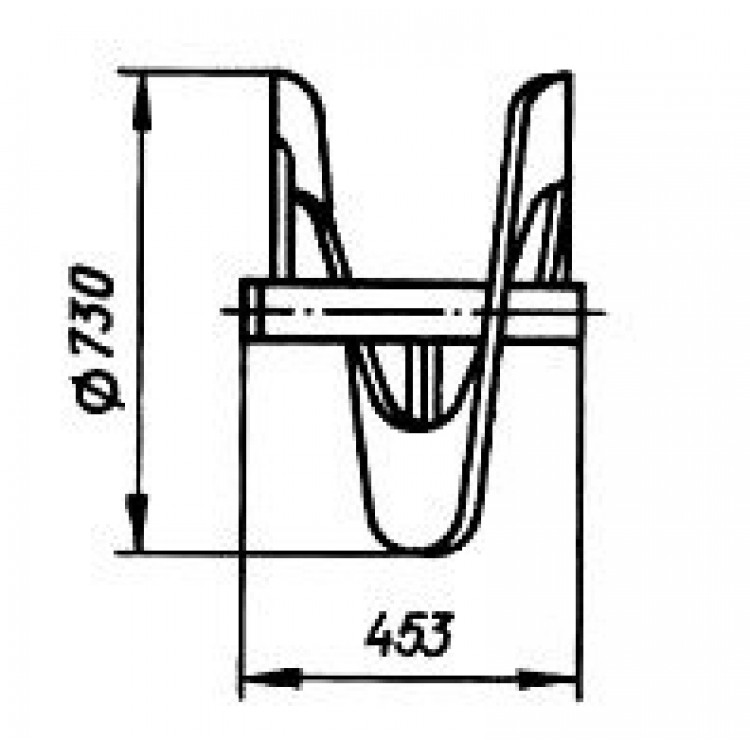

24 Шнек правый 01-07-01.1 1

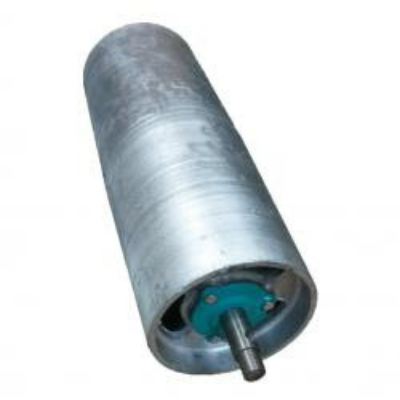

25 Барабан ведущий 02-33-00 1

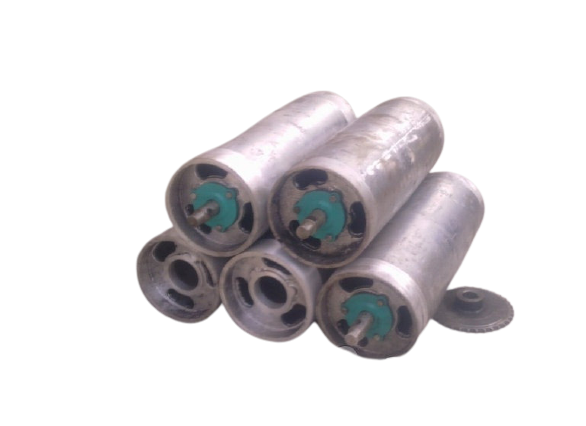

26 Барабан натяжной 02-37-00 1

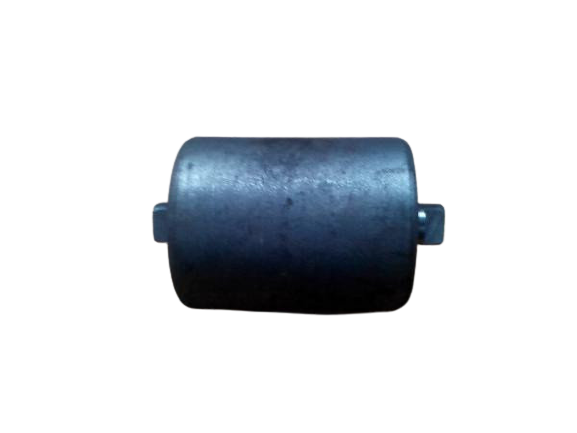

27 Ролик опорный верхний 02-40-00 1

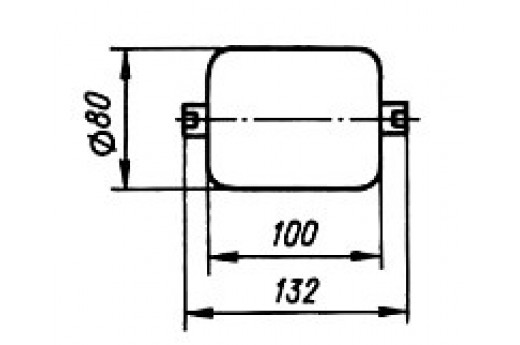

28 Ролик опорный нижний 5.02-12-00 1
29 Механизм подъема 02-02-400 1

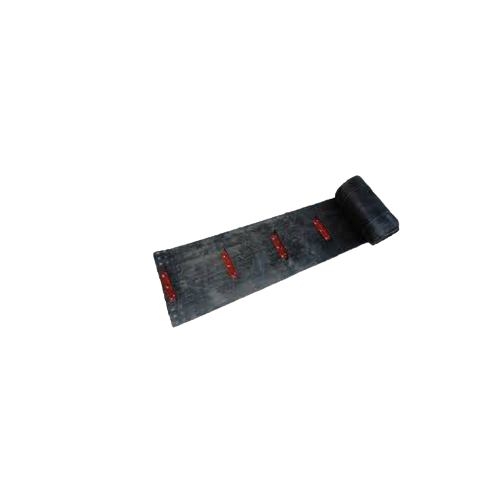

30 Лента транспортерная 5.02-21-00 1

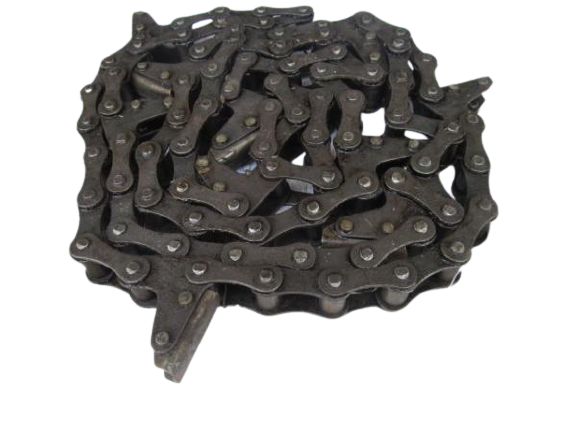

31 Цепь ковшовая 01-02-200 1

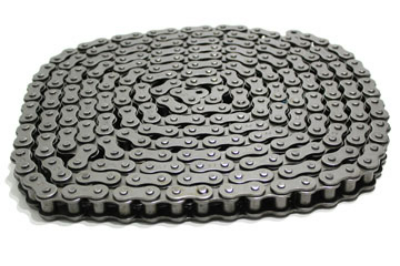

32 Цепь ПР-25,4-6000 57
33 Цепь ПР-15.875-2300-2 71
34 Цепь ПР-25,4-5000 140
35 Ремень клиновой 1
