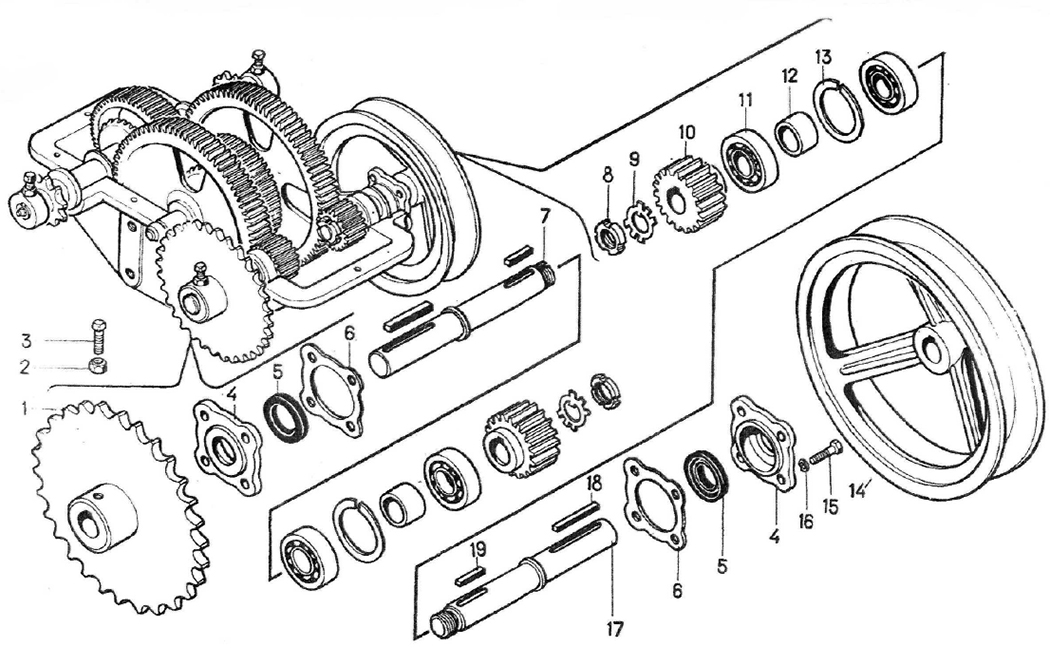

ЗМ-60, ЗПС-100Механизм самопередвижения 3



Название детали Обозначение К-во на модель   Инфо   Где купить?

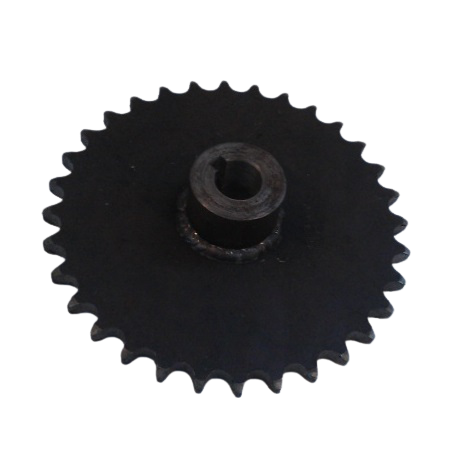

1 Звездочка z=32, t=19,05 ЗП 07.060 1
2 Гайка 2
3 Bинт 2
4 Крышка 3П 07.109 2
5 Манжета 1
6 Прокладка ЗП 07.606 2
7 Вал ЗП 07.601 1
8 Гайка ВМ20Х 1,5 711-05 2
9 Шайба 2
10 Шестерня z= 17 ЗМ 07.601 1
11 Подшипник 4
12 Втулка распорная ЗМ 07.106 2
13 Кольцо 2

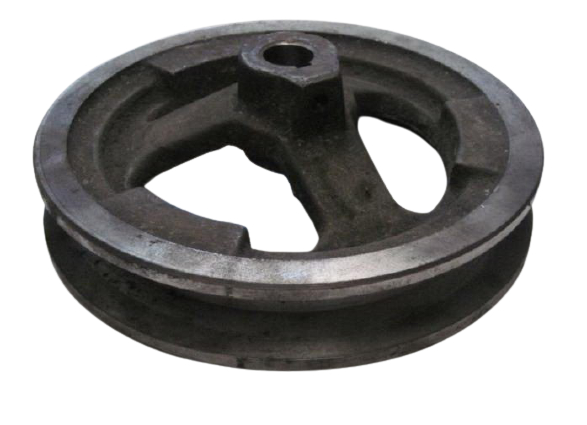

14 Шкив 3П07.103 1
15 Болт 6
16 Шайба 16
17 Вал ЗП 07.602 1
19 8X7X36 2
